一、实训目的
了解消防电梯教学模型PLC控制电梯原理实训
二、实训器材
（1）实训屏一套
（2）多功能实操电路模块一块
（3）连接导线若干
三、实训步骤

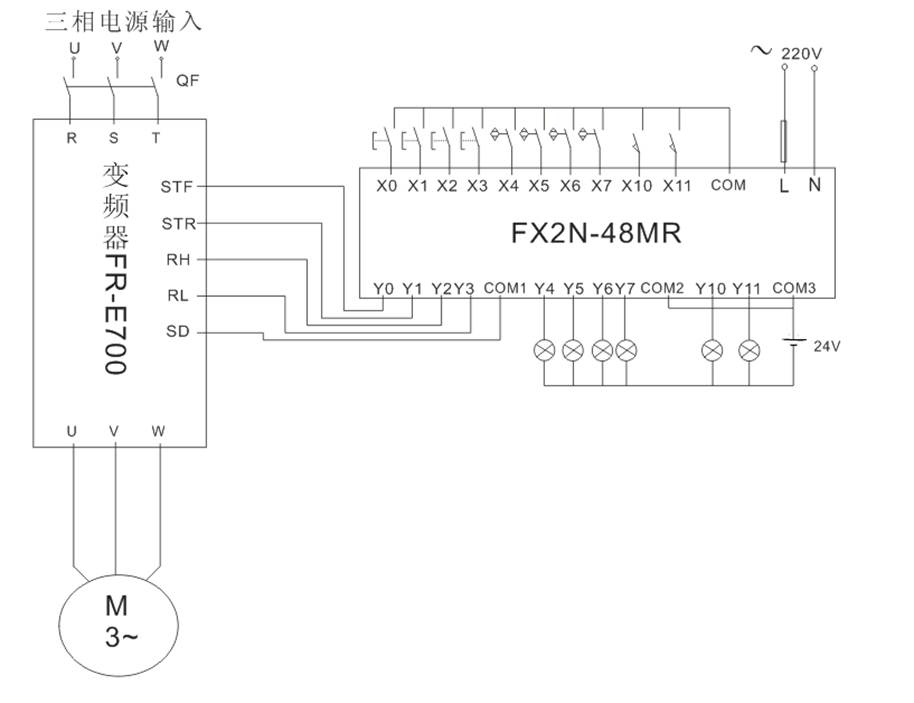

1、PLC接线原理图
2、变频器的设定参数
除了设定变频器的基本参数以外,还必须设定操作模式选择和多段速度设定等参数,具体参数如下:
(1)上限频率Pr1=50Hz;
(2)下限频率Pr1=0Hz;
(3)基底频率Pr3=50Hz;
(4)加速时间Pr7=2s;
(5)减速时间Pr8=2s;
(6)电子过电流保护Pr9=电动机的额定电流;
(7)操作模式选择Pr79=3;
(8)多段速度设定Pr4=30Hz;
(9) 多段速度设定Pr6=10Hz;
3、控制要求
由PLC控制实现轿内指令信号登记与消除、自动定向、停站触发与停站、平层。
4、I/O分配图
|
输入 |
输出 |
|
元件代号 |
作用 |
输入继电器 |
元件代号 |
作用 |
输出继电器 |
|
1NA |
1层轿内指令按钮 |
X0 |
STF |
电机正转 |
Y0 |
|
2NA |
2层轿内指令按钮 |
X1 |
STR |
电机反转 |
Y1 |
|
3NA |
3层轿内指令按钮 |
X2 |
RH |
高速运行 |
Y2 |
|
4NA |
4层轿内指令按钮 |
X3 |
RL |
低速运行 |
Y3 |
|
1LG |
1层楼层磁开关 |
X4 |
△ |
上行指示灯 |
Y4 |
|
2LG |
2层楼层磁开关 |
X5 |
▽ |
下行指示灯 |
Y5 |
|
3LG |
3层楼层磁开关 |
X6 |
L1 |
1层轿内指示灯 |
Y6 |
|
4LG |
4层楼层磁开关 |
X7 |
L2 |
2层轿内指示灯 |
Y7 |
|
开关1 |
上平层限位开关 |
X10 |
L3 |
3层轿内指示灯 |
Y10 |
|
开关2 |
下平层限位开关 |
X11 |
L4 |
4层轿内指示灯 |
Y11 |

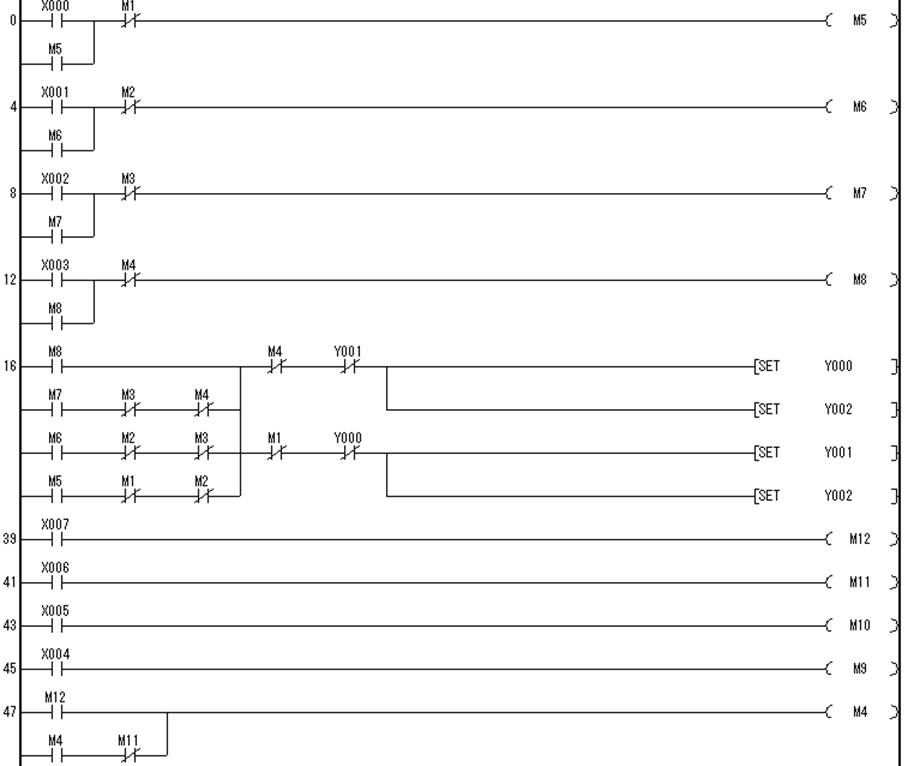

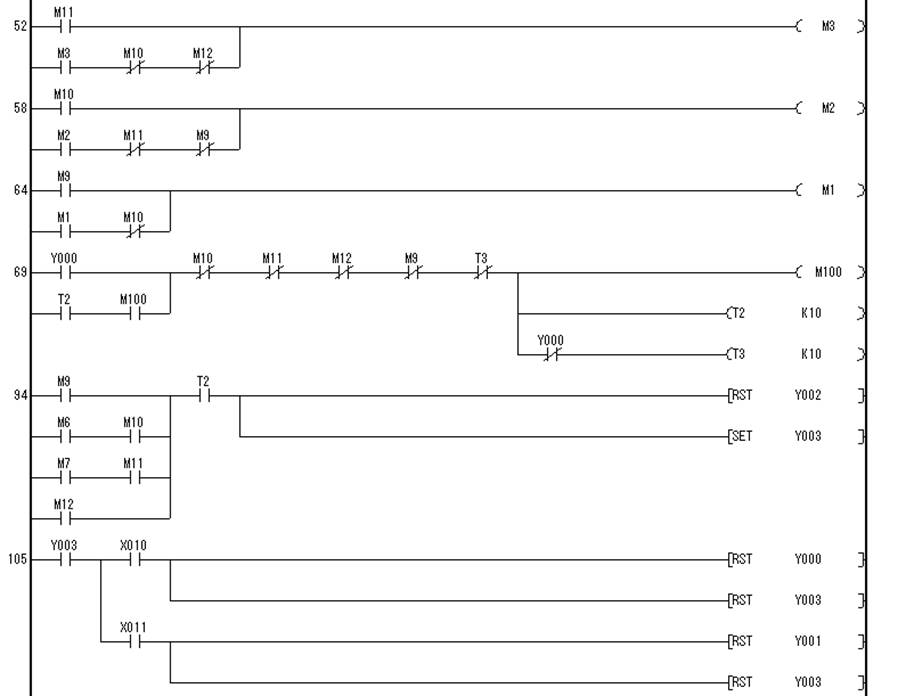

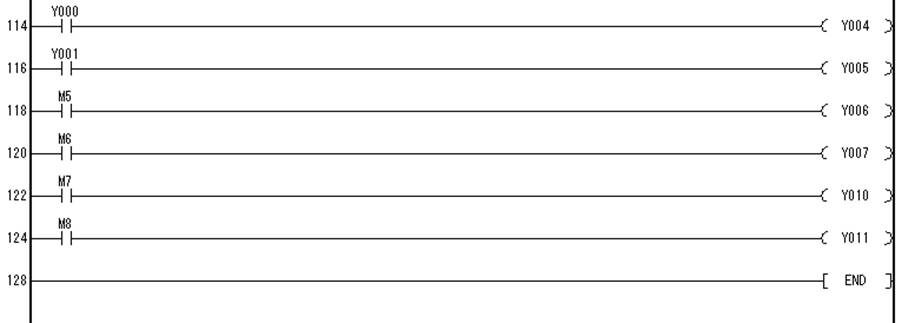

5、梯形图
 |
