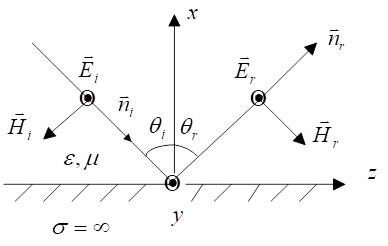

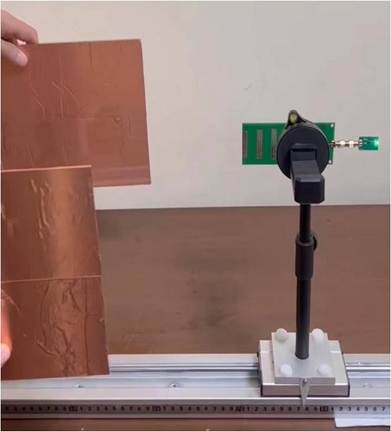

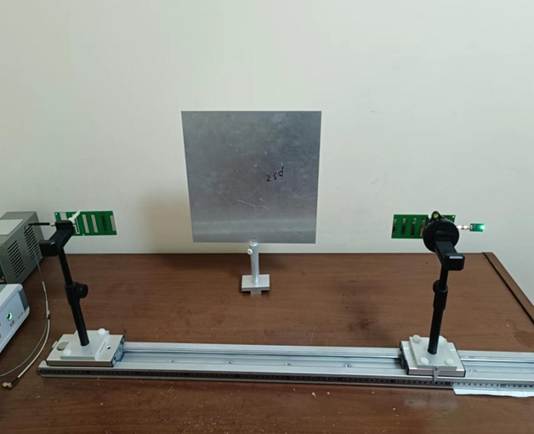

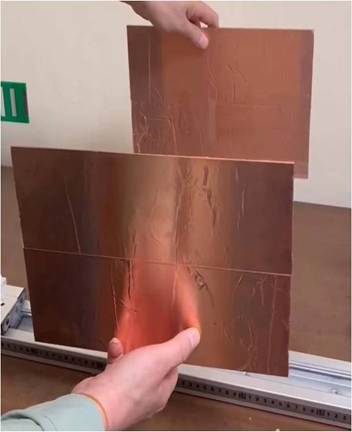

一、实验目的 1)研究电磁波的反射现象的产生，验证电磁波入射角等于反射角； 2)研究线性极化的反射及其特点 3)通过试验加深对电磁波极化特性的理解二、实验项目 1）垂直或水平极化波斜入射到导体平面的反射波；沿反射角方向LED最亮。 2）左旋圆极化波斜入射到导体平面的反射波；三、实验原理图1垂直极化波向理想导体界面上斜入射取坐标系如图。能与上面类似的处理，可得此时媒质1中的合成波的电磁场表示式为合称电场平行于入射面的波向理想导体斜入射合称电场图2垂直极化波反射特性实验图3球面波形成平面波图4垂直极化电磁波多经干涉实验四、实验步骤 1、用SMA连接电缆RF与极化天线口，将电磁波信号输送到极化天线上。 2、将八木天线安装到旋转支架上，将其垂直放置，移动到距离发射天线50～60cm处。 3、移动反射板，如图所示，将接收八木天线安装到支架上对准反射波来波方向，注意与反射电场极化匹配。 4、按下发射开关，此时电磁波发射出来，观察LED灯是否被点亮，如不亮可以校对方向。 5、当入射角等于反色角时LED灯最点亮。 6、也可将发射天线换为垂直极化天线，观察LED灯是否被点亮。图5平行于入射面的波向理想导体斜入射 7、将发射天线为垂直极化天线，如图3所示，反射板移动到位置d处LED灯最亮。五、注意事项 1.按下按钮时，若没有功率输出，应立即停止发射，检查射频电缆头与仪器的接头是否连接牢固，检查射频电缆小头的SMA头与天线的输入端口是否牢固连接；用微安表测量时输出接10dB衰减器防止微安表打表。防止空载工作烧坏微波放大器。 2.尽量减少按下按钮的时间，以免影响其它小组的测试准确性。 3.测试时尽量避免人员走动，以免人体反射影响测试结果。
