技术指标 |
说 明 |
|
装置功能 |
1.通过实验了解停留时间分布测定的基本原理和实验方法。
2.掌握停留时间分布的统计特征值的计算方法。
3.学会用理想反应器的串联模型来描述实验系统的流动特性 |
|
设计参数 |
常温，常压操作
单釜：
水流量：40l/h、平均停留时间（数学期望值） ：200-600
方差 ：1.0 105--3.0 105、模型参数N：1.2—2
三釜：
水流量：30l/h、平均停留时间（数学期望值） ：200-600
方差 ：1.0 105--5.0 105、模型参数N：1.2—4 |
|
主要配置 |
有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、在线电导率仪、转换模块及软件、阀门、管道、不锈钢框架、仪表柜、软件。 |
|
公用设施 |
水：装置自带不锈钢水箱桶，连接自来水接入。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：水--- KCl，外配设备：电脑 |
|
主要设备 |

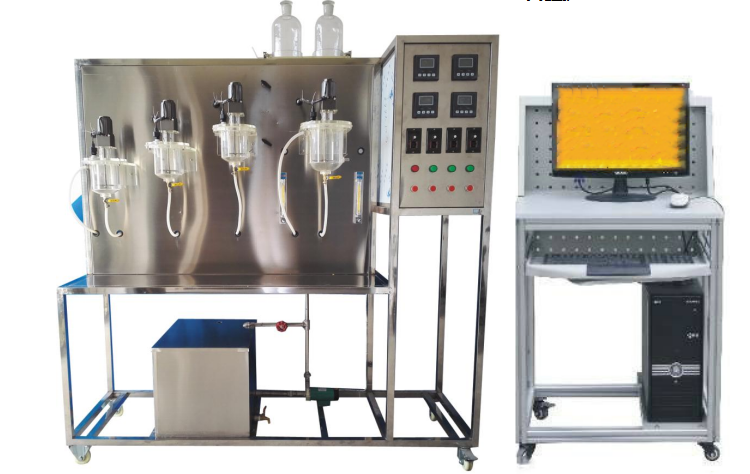

1、釜式反应器，4台:有效容积:≥1.5L，直径:≥110mm，高:≥120mm。
2、搅拌马达转数:0rpm/min~600rpm/min连续可调。四釜串联。
3、液体(水)流量:0L/h~100L/h连续可调。
3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，扬程6m。
4、LZB-10液体转子流量计：流量范围6～60 L/h ，观察、控制进水流量。
5、数字显示电导率仪(量程0-200mS/cm，分辨率0.01μS/cm(低量程)/0.1mS/cm(高量程)，精度≤±0.5%读数)
7、各项操作及转速、电导率、流量的显示、调节、控制全在控制屏面板进行。
8、框架为304不锈钢材质，结构紧凑，外形美观，流程简单、操作方便。
9、外形尺寸：1800×500×2000mm（长×宽×高），外形为可移动式设计，带3寸双刹车轮。 |
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
|
电机转数 |
霍尔开关 |
转数显示仪，精度：0.5%FS |
精密数显调速器 |
|
|
三釜进水流量 |
转子流量计 |
转子流量计 |
手动调节 |
|
|
单釜进水流量 |
转子流量计 |
转子流量计 |
手动调节 |
|
|
浓度 |
在线电导率仪 |
数字显示，精度：0.5%FS |
浓度 |
|
|
示踪剂流动时间 |
时间控制器 |
上位机采集 |
无 |
|
软件组成 |
模拟模块：高达16位分辨率，内建RS485通讯模式；功能：电导率、时间等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套。
适时采集数据与处理
计算机(主机:i5-11500、8GBDDR4、512GBSSD;显示器:≥23.8英寸，分辨率≥1920x1080)。
采集参数:四釜温度、电导率、流量采样率:≥1Hz(同步误差≤10ms).
软件功能:浓度梯度变化实时曲线，自动计算平均停留时间/方差，导出 Excel/Matlab格。 |
