SG-PG58离心泵故障模拟实验台
一、 设计目标（研究对象）
研究对象为离心泵平台不同故障的模拟。

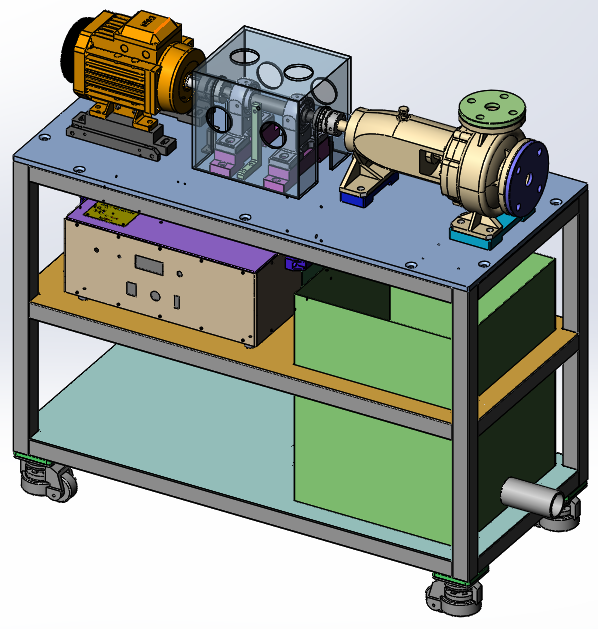

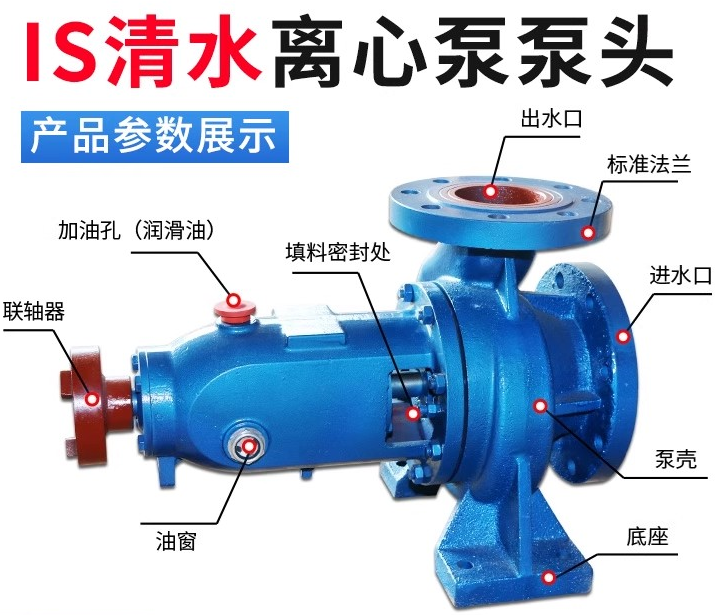

图 1试验台参考原型

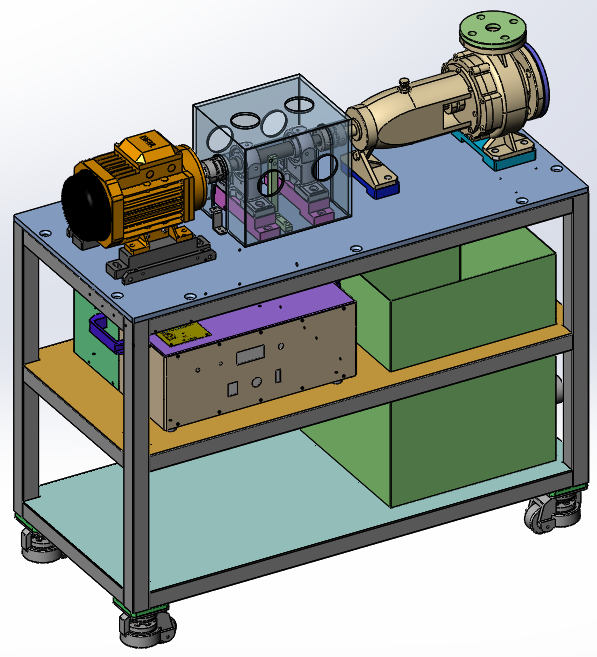

图 2方案模型
二、 研究方向：
1. 模拟离心泵汽蚀、不平衡、叶轮磨损、地脚螺栓松动等故障状态的功能；
2. 科进行离心泵平台整机振动测量与评定项目训练；
3. 应用振动测试与分析仪、可进行离心泵平台振动测量与频谱分析技能训练；
三、 系统组成
1、系统组合部分
本实验系统由平台机架、驱动电机、联轴器、支撑轴承、水泵叶轮等系统组成。
四：可以完成试验
|
故障部件 |
故障形式 |
|
水泵叶轮 |
汽蚀、不平衡、叶轮磨损、地脚螺栓松动 |
五、基本技术指标
1、设备使用条件要求
1) 环境温度：-30℃~+70℃（存储）、-10℃~+50℃（使用）；
2) 无粉尘及腐蚀性物质；
3) 电源：220V±10%、50Hz、功率2.2kW；
4) 电源需求：现场安装标准地线及零线；
2、平台底座
1) 材质：精密加工台架，带减震刚性基础；
2) 尺寸：台架尺寸1100*500*800，台架含水泵尺寸1600*1200*1500，
3) 机架底部配有调整脚，用于现场安装时调节实验台台面水平度，起到防滑、止震、消音作用。
3、驱动系统
1）驱动系统采用变频电机作为驱动装置，参数如下：
2）传动变频电机、电机功率2.2KW，额定2950rpm,强制风扇冷却,电压220V, 50Hz。卧式安装电机。
4、附件
1）使用说明及实验指导书1份；
2）工具1套：内六角扳手、活动扳手等；
3）水泵叶轮故障件3件：汽蚀、不平衡、叶轮磨损。
六：试验平台技术参数：
|
序号 |
配件名称 |
数量 |
功能备注 |
|
1 |
驱动电机 |
1个 |
高效节能交流电机，功率2.2 Kw，额定2950RPM |
|
2 |
交流变频器 |
1个 |
变频器频率范围：0-60Hz,额定输入：220V，50/60Hz, |
|
3 |
离心泵 |
1个 |
IS50-32-125 |
|
4 |
故障叶轮 |
3个 |
汽蚀、不平衡、叶轮磨损 |
|
5 |
机架 |
1个 |
精密加工， |
|
6 |
水槽 |
1个 |
精密加工， |
|
7 |
管道/阀体 |
1套 |
透明管道 |
|
