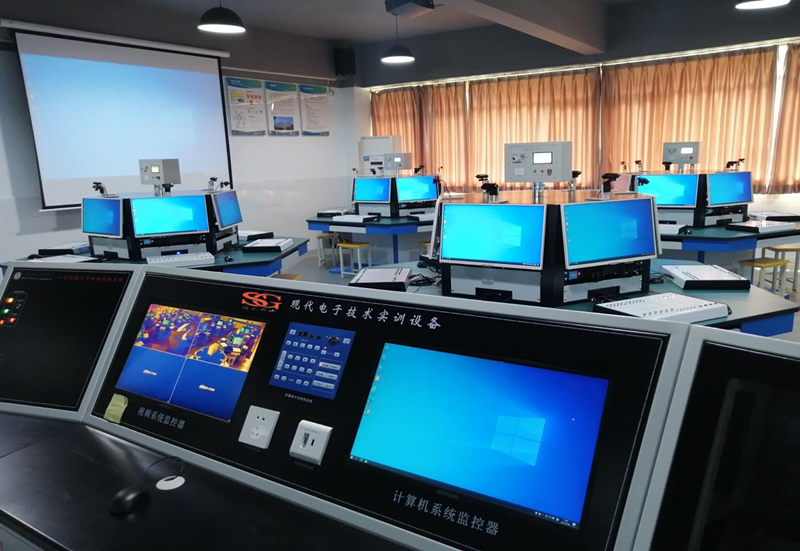

SGSJT-01A一体化主控台


一、设备介绍：
该设备由电源控制形体、多媒体控制器、音响系统、荧幕控制器、电动窗帘控制器等构成、计算机系统、LAN网系统及视频监控系统构成。模拟现代制造企业管理，使管理者（老师）通过集中管理设备，管理工作室内设备的电源、工作状态，以及通过网络数据汇总监控工业网络数据。除此之外，在教学过程中完整地配备了多媒体教学有关设备，通过投影系统可以展示任务课程教学中的难点。配套的视频系统可以让管理者集中监视工作室每个角落的工作情况，并且可以通过视频展示每一个学员的工作成果，方便教学成果展示和学员评价。

二、产品概述：
主控台主要有智能电源管理系统，分别独立控制10组工作岛电源与主控台设备的电源，具有过流保护、失压保护等功能，主控台面板采用彩色喷绘工艺，指示灯内嵌式，工作室窗帘采用分路控制、伺服电机驱动、带遥控与银幕控制系统、视频网络系统，投影屏幕具备升降控制功能 、视频展示台、计算机软件系统、多媒体控制系统、具有常用的USB2.0（2个）、VGA（四进一出）多功能接口等控制系统组成；作用是对工作室内设备供电、窗帘、银幕进行控制，录像监控装置对工作室内设备工作情况进行监控。

三、技术参数：
1、工作电源：三相五线  AC380V±10％  50Hz
2、安全保护：漏电保护，过流保护等保护
3、视频监视：四路视频
4、电源控制：9组电源控制 380V供电
5、额定功率：10KW(可根据客户需求定制)
6、环境温度：－10℃ ～40 ℃
7、相对湿度：≤85%
8、外形尺寸：L2800mm×W1200mm×H1100mm

四、产品结构：
1、桌身：采用1.5mm优质钢板，折弯焊接而成，并通过静电喷涂环氧树脂，美观耐用。
2、桌面：采用优质钢板，表面通过耐磨喷涂处理，边缘采用弧形折弯，使外观更具弧线并且方便操作并并带有电脑键盘抽屉。
3、实训屏：采用优质钢板斜面设计精加工，颜色协调、设计合理。分组电源、主控器材、控制电源等布局科学及操作方便。
4、铰链：不锈钢铰链，自动型大伸展角度，开合达十万次以上。
5、滑轨： 1.2mm厚优质冷轧钢板压制成型的静音三节滚珠滑轨，开合达十万次以上，表面经喷塑处理，承重力﹥100kg。
6、把手：采用铝合金桥型拉手，表面经纯环氧树脂塑粉高温固化处理。
可放置各种多媒体设备：视频展台、功放、DVD、计算机、中央控投制器、 无线话筒等，并设置有各种穿线孔位，使用方便。

五、SGSJT-01一体化主控台产品配件包配置清单

示教电源控制系统
序号	名称	规格型号	单位	数量	备注
1	控制台		台	1
2	漏电开关		只	1
3	电源指示灯	16mm 金属头 220V 黄	只	1
4	电源指示灯	16mm 金属头 220V 绿	只	12
5	电源指示灯	16mm 金属头 220V 红	只	2
6	智能电源管理系统		套	1	详见附件1
7	单相电源插座	86型	只	1
8	急停开关	φ16mm 红	只	1	带自锁
9	通讯插座	RS232 USB 86型	只	1
10	空开	NXB-32 C32 3P	只	9
11	空开	NXB-32 C10 2P	只	1
12	交流接触器	CJX2-4011 AC220V	只	1
13	交流接触器	CJX2-0910 AC220V	只	10
14	显示器	19.5吋	台	2
15	拖线板	3米	只	2
16	接线端子	TB2512	只	6
17	电脑孔穿线盒盖		只	1
18	双面橡胶长腰形护线圈	38*85	个	5
19	教师椅	五轮转椅	把	1
示教多媒体控制系统
序号	名称	规格型号	单位	数量	备注
1	投影机	爱普生CB-X05	台	1
2	通用投影机吊架	500-1000mm可调 白色	套	1
3	电动投影幕布	120寸	块	1
4	展台	东裕 DYU-8313	台	1
5	无线话筒	Hi-vobo HR666	对	1
6	有线鹅颈话筒	Hi-vobo H5	个	1
7	功率放大器	Hi-vobo H150=200W+200W	台	1
8	音箱	Hi-vobo D100C 10寸	对	1	含吊架
9	前级效果器	Hi-vobo HD830	台	1
10	专业音箱线(发烧线)		米	40
11	多媒体控制器	DYU-8160	只	1
12	硬盘录像机	DS-7108N	台	1
13	半球摄像头	3327WD-L 4MM	台	4
14	交换机	48口	台	2
示教多媒体控制系统
序号	名称	规格型号	单位	数量	备注
1	智能电源管理软件		套	1	详见附件
2	无纸化实训报告管理软件		套	1
3	配套资源库	网络版60节点	套	1
