SG-JD3型液晶电视实验箱

SG-JD3型液晶电视实验箱


SG-JD3型液晶电视实验箱也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操,以及中级、高级工的技能鉴定考核。

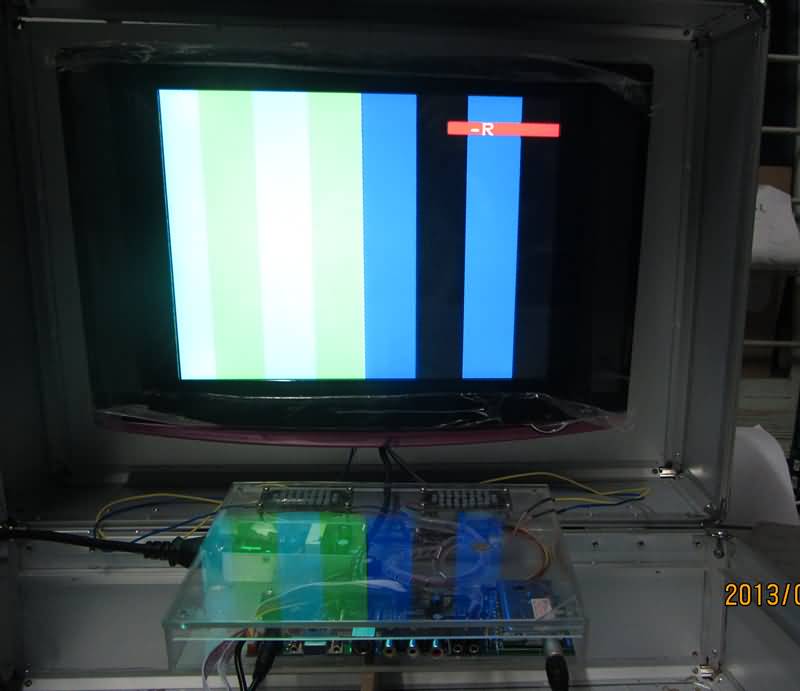

一、液晶电视实验箱组成
实训台包括实训控制屏(交直流电源、彩色信号发生器、智能考核接口)、液晶显示屏和实训组件(液晶电视模块、、智能实训考核系统)。液晶显示屏:15寸,对比度:600:1,亮度:500cd/m2,反应时间<16ms。液晶电视模块:该系统包括无线智能故障转换接口(免布线)、开关稳压电路单元、逆变器背光驱动电路、遥控及本机键盘控制单元、视频信号处理单元、音频信号处理单元、音视频输入接口单元、AD模数转换、内置故障设置系统,

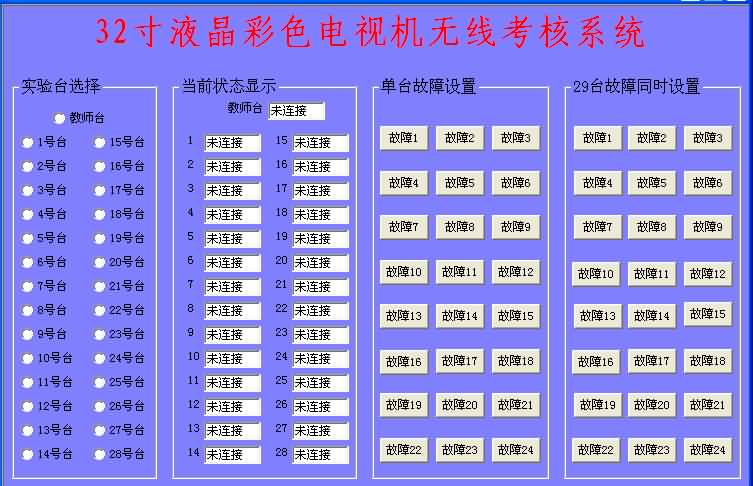

智能实训考核系统:该系统由电脑随机设置故障点。无线智能实训考核系统配智能考核软件和智能答题器,答题器是由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置,学生在实训台的电路上进行故障检测,并通过答题器将答案及相关信息传到教师机上,教师机根据学生上传的信息对其考核内容进行自动评分,并保存结果,以备查询或打印。考核系统的功能:能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点的误排次数,具有发卷、提交功能,具有个人登录密码设置功能。

二、液晶电视实验箱技术参数
工作电源:AC220V±10% 50Hz
环境温度:-5℃~40℃
相对湿度:≤85%(25℃)
整机功耗:<30W
实验箱外形尺寸:570mm×400mm×220mm
液晶显示单元:15寸

三、液晶电视实验箱实训项目
1. 液晶屏结构的认识与拆装
2. 认识液晶电视中各主要元器件的基本结构及工作原理
3.认识液晶电视机各主要单元器件的基本结构及工作原理
4.开关稳压电路测量与故障排除
5.遥控信号的测量与故障排除
6.TV无音频信号输出的故障分柝与故障排除
7.TV搜索不到信号的故分析与故障排除
8.液晶电视白屏的故分析与故障排除
9. AV状态下输入视频信号蓝屏故障分析与故障排除
10. AV状态下无音频信号输出故障分析与故障排除
11. 液晶屏驱动信号测量与故障排除
12. 三无故障分析与故障排除
13. 按键无效故障分析与故障排除
14. 屏幕变暗故障分析与故障排除
