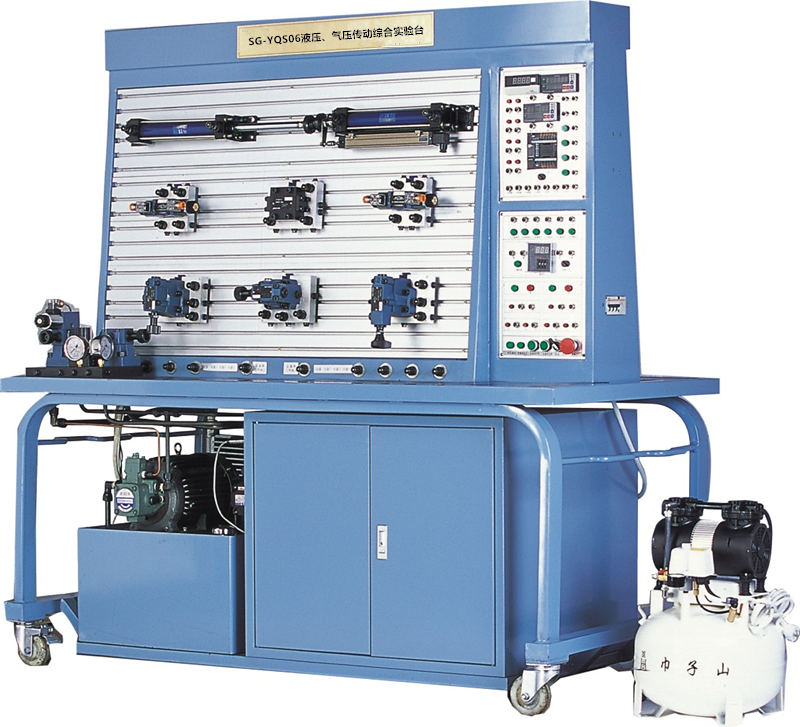

1. 实验台架用2mm冷轧钢板制作，安装台面为宽160mm厚16mm长1500带T型槽工业用铝合金面板。
2. 实验台具有气控气、电控气、编程控气等多项实验功能。
3. 实验台具有计算机接口，可以实现PLC与计算机编程、通信、存储。
4. 实验台供电系统采用双路安全保护，气动元器件电压均为24V，行程开关采用先进的光电开关控制，电气主要元件采用进口品牌：三菱、欧姆龙、施耐特。
5. 基本气动元件：
6. 配备新一代组态软件动态模拟实验过程和创新组合各种气动回路。
7. 配备相应的工具和易损件。
8. 空气压缩机为静音无油空气压缩机。

二、气压传动技术综合实验台实验项目：

应能完成12大项30种回路实验
1. 单作用气缸换向回路
2. 双作用气缸换向回路
3. 单作用气缸（单向及双向）调速回路
4. 双作用气缸单向及双向调速回路
5. 压力控制回路
6. 单缸单次、连续自动往复控制回路
7. 双缸顺序动作回路
8. 多缸顺序动作回路
9. 双缸同步回路
10. 快速排气阀、或门型梭阀应用回路
11. 缓冲回路和多点同时控制回路
12. 全气控气动系统基本回路
13. 双作用气缸进口节流调速回路实验
14.双作用气缸出口节流调速回路实验
15.单电控速度变换回路实验
16.双作用气缸单电控自动往复运动回路
17.双作用气缸-电联合控制连续往复运动
18.电-气联合控制顺序动作回路

三、气压传动技术综合实验台主要技术参数：

空气压缩机：电压220V 50HZ 功率550W 转速1400r/min
启动压力（运行中）：0.45MPa(0.1-0.8Mpa可调)
停机压力（运行中）：0.75Mpa
额定排气量：≥55L/min(0.4Mpa时)
噪音：( 58-62)Db（A）
储气罐容积：22L
外形规格：1450×550×1680mm

四、气压传动技术综合实验台气动元件

序号	型号	名称	数量	备注
1	MAL20×100	气缸	3件	双作用单出杆（台湾亚德克）
2	MAL20×100	气缸	1件	单作用单出杆（台湾亚德克）
3	4V23OP-06DC24V	三位五通换向阀	2件	双电控（台湾亚德克）
4	4A23OP-06	三位五通换向阀	1件	双气控（台湾亚德克）
5	4V220-06DC24V	二位五通换向阀	3件	双电控（台湾亚德克）
6	4V210-06DC24V	二位五通换向阀	1件	单电控（台湾亚德克）
7	4A210-06	二位五通换向阀	1件	单气控（台湾亚德克）
8	4A220-06	二位五通换向阀	1件	双气控（台湾亚德克）
9	6NCDC24V	二位三通换向阀	3件	单电控（台湾亚德克）
10	3L210-06	二位三通换向阀	2件	手动控制（台湾亚德克）
11	S3R-06	二位二通换向阀	2件	行程控制（台湾亚德克）
12	KV-06	梭阀	1件	国产
13	0E-01	快速排气阀	2件	（台湾山耐斯）
14	ASL100-06	单向节流阀	6件	（台湾亚德克）
15	AR1500	减压阀	1件	（台湾亚德克）
16	ME-8108	行程开关	4件	国产
17	AFC2000	气动二联体	1件	（台湾亚德克）
18	APC6-06	快速接头	80件	（台湾亚德克）
19		空气压缩机	1件	国产
20	BSL-01	消声器	27件	（台湾亚德克）
21	PUA0640	气管	20米	（台湾亚德克）
22	APE6	三通	8件	（台湾亚德克）
23	AP2A6	四通	2件	（台湾亚德克）
24	DCPHPP02	手编器	1个	（台湾台达）
25	PLCDVP-14ES	可编程控制器	1	（台湾台达）
26	12～14	开口扳手	1件	国产
27	17～19	开口扳手	1件	国产
28	6＂	活动扳手	1把	国产
29	3mm	内六角扳手	1件	国产
30		剪刀	1把	国产
31	4＂	十字起	1把	国产
32	4＂	一字起	1把	国产
33	3＂	一字起	1把	国产
34	f25´135	差动气缸	1个
35	f25´160	双活塞气缸	1个
36	f25´135	钢索式双作用	1个
37		双出杆气缸	1个
38	f25´f32´110	增压气缸	1个

五、主要电气元件

序号	型号	名称	数量	备注
1	FX1S-20MR-001	可编程控制器	1
2	TP04G	文本屏	1
3	WJ152-4C-T	继电器	6
4	PBC[Y090]LYA7	转换开关	1
5	EX-20P -E	手编器	1
6	TX-SP5C	接近开关	4
7	S200-24	开关电源	1
8	XS12/2P	航空插	9
9	XS12/4P	航空插	10
10	85C-V50V	电压表	1
11	85C-A2A	电流表	1
12	NHC-24V	指示灯	6
13	LA-39	按扭	10	灯24V,绿,2常开不自锁
14	LA-39	按扭	2	灯24V,红,1开1,不自锁
15	LA-39	按扭	1	灯24V,红2开,自锁
16	LA-39	按扭	3	灯24V,黄2开,自锁
