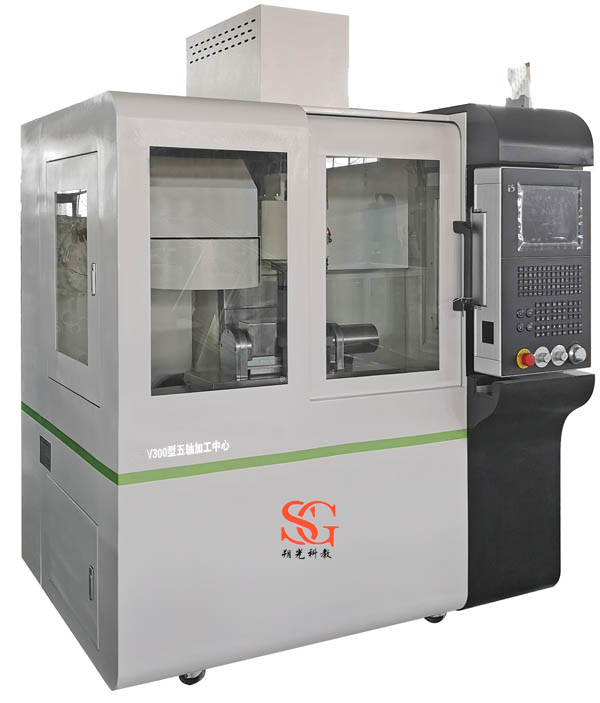

SG-V300型 五轴加工中心机床
一、五轴数控系统简介
GSK 25i是融合当今数控领域前沿技术，通过不断创新、持续改进研制的新一代高性能、高可靠性CNC系统，产品功能强大、操作方便、适用范围广泛。
新一代CNC控制器、更快的数据处理速度、更高的系统稳定性、更强的控制功能，多轴联动、总线控制、高速高精、绝对式编码器。
该系列产品已在航空航天、汽车制造能源动力、五金模具、3C等行业广泛应用为各行业提供高效、精准的运动的控制及工艺解决方案。
产品简介
SG-V300型五轴加工中心机床是我们自主研发制造的工作台摇篮翻转式五轴联动机床。采用GSK25i数控系统。
该机床可实现X﹑Y﹑Z、A、C轴五轴联动，故特别适用于蜗轮、叶片、复杂模具和空间凸轮等具有复杂曲面的零件加工。
本机床特别适合加工：金属、铜、铝、工程塑料、有机玻璃等金属材料。

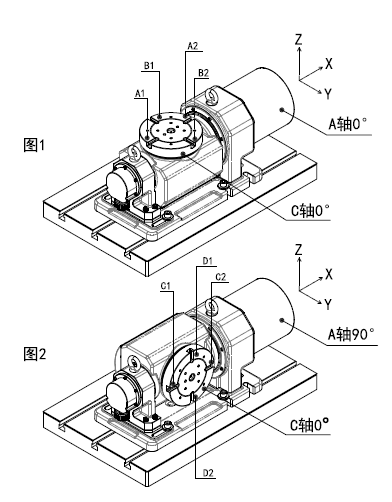

五轴摇蓝式工作台
二、机床的主要用途
该机床具有X﹑Y﹑Z三个直线运动的数控坐标轴和A、C二个旋转运动的数控坐标轴, 可实现五轴联动。各坐标轴可自动定位,工件在一次装夹后,可自动完成铣﹑钻﹑镗﹑铰等多种工序的加工。
三、机床的特点
该机床的设计采用了国内外最新发展的数控技术及机械加工技术，具有以下特点
1、高刚性的立式结构设计
机床采用高刚性的立式结构设计方式，床身、立柱一体化的铸造结构使得机床具有很高的结构刚性、变形小、精度高等特点。并且主轴中心到Z轴导轨面的距离缩到最小，立柱采用直线导轨速度快、精度高，延长了Z轴导轨的精度寿命。
2、高速精密伺服主轴
由主轴伺服电机直接驱动机床主轴，主轴采用BT30锥孔，实现自动换刀功能，主轴最高转速可达8000rpm。
3、大扭矩精密双回转工作台
A、C轴采用大扭矩伺服电机驱动，；通过高精度减速器传动，速比1：120，达到分度精度高、夹紧力大、刚性好。
C轴：由伺服电机驱动工作台作360º回转，当回转到指定位置后，伺服电机制动。需要转动时，再由伺服电机驱动工作台回转。
A轴：由伺服电机带动减速器驱动摇篮摆动作+90°～-110°摆动，摆动到指定位置后步进电机制动，通过大传动比使摇篮停止摆动，使得工作台停在需要的位置。
4、高效、高精度、高速精密直线进给
机床X、Y、Z三轴均采用直线滚动导轨，刚性好、移动速度快；因而机床在高速进给时振动小，在低速进给时无爬行。X﹑Y﹑Z三坐标轴均采用伺服电机装置，可以进行精确定位，具有精度稳定性高的特点，可以对工件进行高效、高精度的加工。
5、换刀
机床带有8把刀的斗立式刀库，通过程序控制，既可随机换刀，换刀动作快速稳定。
6、主轴箱采用重块平衡装置
立柱上装有两只滑轮平衡重块装置，用来平衡主轴箱的重量，以减少Z轴滚珠丝杠的空载扭矩，从而减少Z轴滚珠丝杠的磨损，延长Z轴滚珠丝杠的精度稳定性。
7、冷却充分
在加工过程中，主轴边的外冷却管喷射压缩气体对刀具进行冷却及排屑。
8 、机电一体化设计
机床总体设计采用机电一体化结构，电气柜独立安装机床立柱两侧面、润滑装置等安装在立柱上以减少占地面积。整机布置紧凑、协调、美观。
四、机床的主要规格及技术参数
|
名 称 |
单 位 |
数 值 |
|
行程 |
X轴行程 |
mm |
400 |
|
Y轴行程 |
mm |
220 |
|
Z 轴行程 |
mm |
350 |
|
A轴回转角度 |
° |
-110～+110 |
|
C轴回转角度 |
° |
-99999~+99999 |
|
主轴端面至工作台面距离 |
mm |
0～300 |
|
工作台 |
工作台面积 |
mm |
Ф160 |
|
工作台最大承重 |
kg |
40 |
|
主轴 |
主轴孔锥度 |
- |
BT30 |
|
主轴最高转速 |
r/min |
8000 |
|
主电机功率 |
kw |
1.5 |
|
进给速度 |
X、Y轴快速位移 |
mm/min |
6000 |
|
Z轴快速位移 |
mm/min |
5000 |
|
X、Y、Z切削进给速度 |
mm/min |
3～2000 |
|
A轴快速回转速度 |
r/min |
1000 |
|
C轴快速回转速度 |
r/min |
1000 |
|
自动换刀系统 |
刀库形式 |
|
斗笠式 |
|
刀具数 |
pcs |
8 |
|
换刀时间(刀-刀) |
sec |
5 |
|
刀具最大长度 |
mm |
100 |
|
刀具最大重量 |
kg |
4.5 |
|
电机 |
X/Y电机 |
kw |
0.75 |
|
Z电机 |
kw |
1.2 |
|
A轴电机 |
kw |
0.75 |
|
C轴电机 |
kw |
0.4 |
|
精度 |
X/Y/Z轴定位精度 |
mm |
0.02 |
|
X/Y/Z轴重复定位精度 |
mm |
0.012 |
|
A/C轴定位精度 |
sec |
30〃 |
|
A轴重复定位精度 |
sec |
5〃 |
|
C轴重复定位精度 |
sec |
10〃 |
|
机床尺寸 |
机床总高 |
mm |
1900 |
|
占地面积(长×宽) |
mm |
1500×1350×2050 |
|
机床重量 |
kg |
650 |
|
电力需求 |
kw |
4 |
|
数控系统 |
广州数控 |
|
GSK 25i数控系统 |
|
编程软件 |
UG五轴编程 |
|
五轴后处理 |
|
