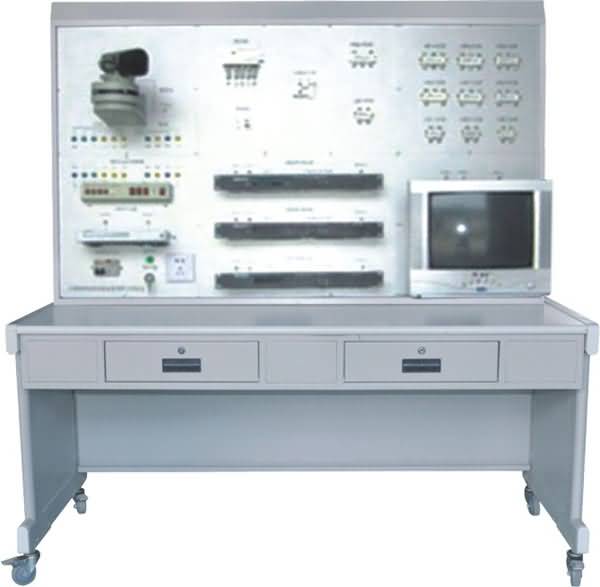

SG-T2有线电视系统实验实训装置
一、有线电视系统实验实训设备实训功能
有线电视系统实验实训设备能让学生进行有线电视系统的元件、作用、组成和原理的认识实训。
有线电视系统实验实训设备能进行各种有线电视系统操作演示、连线和端子的制作，调制器、解调器和场强仪的操作，电视信号的测试，分配器和分支器的安装与连接，放大器和衰减器的操作与连接、系统的设置及调试、线路的设计与连接、元件的结构识别与安装、按线路图将各部分连线、设计并安装一个简易应用系统等操作实训。
有线电视系统实验实训设备能让学生进行线路故障的判断与处理、捷变频调制器或解调器设置错误的判断与纠正。
二、有线电视系统实验实训设备技术指标
工作电压：单相三线220V±5% 50Hz
整机容量：＜200W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置和接地保护
故障设置：具有故障设置模块能进行捷变频调制器或解调器设置和硬件线路的故障设置与排除
系统恢复：具有软件快速恢复功能
三、有线电视系统实验实训设备实训项目
实训一：有线电视系统元件、作用、组成和原理的认识实训
实训二：有线电视系统的基本功能演示操作实训
实训三：捷变频调制器调节、设置和操作实训
实训四：捷变频解调器调节、设置和操作实训
实训五：信号混合操作实训
实训六：放大器操作实训
实训七：衰减器操作实训
实训八：场强仪操作实训
实训九：分配器的认识、配置、计算和安装操作实训
实训十：分支器的认识、配置、计算和安装操作实训
实训十一：连接线缆及F头端子的制作操作实训
实训十二：调制器安装和连接原理操作实训
实训十三：解调器安装和连接原理操作实训
实训十四：调制器和解调器合用的安装和连接原理操作实训
实训十五：二个调制器组成二频道的安装和连接原理操作实训
实训十六：线路故障的判断与处理操作实训
实训十七：指定线路的连接操作实训
实训十八：设计并安装一个简易应用系统操作实训
四、有线电视系统实验实训设备主要配置
|
组成 |
数量 |
|
二分支 |
3只 |
|
三分支 |
3只 |
|
四分支 |
3只 |
|
三分配 |
1只 |
|
四分配 |
1只 |
|
混合器 |
1台 |
|
捷变频调制器 |
2台 |
|
捷变频解调器 |
1台 |
|
衰减器 |
1个 |
|
电平表 |
1台 |
|
放大器 |
1台 |
|
节目源 |
1台 |
|
彩电 |
1台 |
|
数字自动对焦一体化摄像机 |
1台 |
|
控制器 |
1台 |
|
云台 |
1台 |
|
F头 |
20只 |
|
有线电视线 |
50米 |
|
钳子 |
1把 |
|
故障设置模块 |
1套 |
|
密度板双贴面进口防火板实训桌 |
1只 |
|
密度板双贴面进口防火板实训屏架 |
1只 |
|
145×85cm优质铝塑板丝网印刷面板 |
1块 |
|
密度板双贴面进口防火板电脑桌 |
1只 |
|
