序号 |
名 称 |
功 能 |
配置 |
数量 |
|
1 |

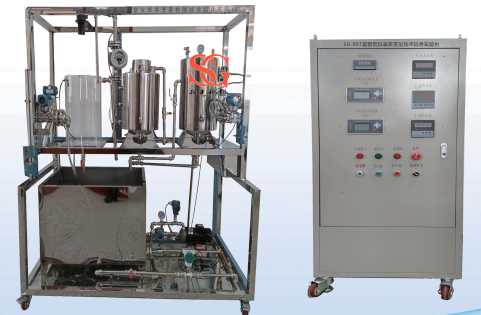

设备框架 |
整体框架 |
规格：
设备尺寸：长1600mm×宽800mm×高2000mm带轮框架及不锈钢材质。
控制柜：高1350mm宽550mm 厚350mm。常开式方便仪表传感器接线。材料：碳钢喷塑 |
1 |
|
2 |
液位(压力)控制水箱 |
液位（压力）控制实验用 |
规格：Φ300×500mm
材料：有机玻璃. |
1 |
|
3 |
密闭水箱 |
|
规格：Φ300×500mm
材料：不锈钢，微承压机构，具有安装差压变送器安装孔，承压100KP,具有安全保护装置。 |
1 |
|
4 |
温度水箱 |
加热,测温传感器、进水管、排水管。各个区间可加装不同类型温度传感器。各个区间的水温变化存在着滞后关系。 |
规格：Φ240×400mm
材料：不锈钢，加热方式伴热带或者加热棒方式 ，温度可控。
|
1 |
|
5 |
水泵 |
磁力泵 |
额定功率：180W
流量最大：30L/min
最高扬程：8米
电源：380VAC/50HZ |
1 |
|
6 |
温度传感器 |
Pt100热电阻（各1）
K型热电偶（各1）
集成温度传感器(各1)
半导体热敏电阻(各1) |
Pt100
分度号：Pt100（三线制）
插入长度:100mm
保护管径：Φ6mm
测温点放在温度水箱上 |
1 |
|
7 |
浮球 |
与液位水箱联动 |
放在液位水箱内，防止满水溢流 |
1 |
|
8 |
智能仪表 |
控制应用信号采集与控制 |
多模拟量通道、数字量通道，
智能仪表、控制数显均可。
1. 流量积算仪：显示瞬时流量和累计流量，4线制1块，用于电磁流量计、超声波流量计；
2. 流量积算仪：显示瞬时流量和累计流量，2线制一块，能接4-20mA 信号，用于涡轮、涡街、孔板、浮子流量计；
3.温度数显表1块：显示热电偶和热电阻和集成温度传感器的测量温度值；
4.压力数显表1块，用于显示各个压力变送器所
测得压力值；
5.液位数显表1块：各个液位变送器所测得的液位值。
6.热敏电阻单独配用一块数显表：显示热敏电阻的温度测量值 |
1 |
|
9 |
压力传感器 |
扩散硅压力变送器 |
精度：0.5级；量程：0-1000KPa；连接：M20*1.5
输出：4-20mA；供电：DC24V；
安装在泵的出口处 |
1 |
|
10 |
液位传感器 |
扩散硅液位变送器 |
精度：0.5级；量程：0-3KPa；连接：M20*1.5
输出：4-20mA；供电：DC24V；安装在液位控制水箱。 |
1 |
|
11 |
流量传感器 |
涡轮流量计（各1） |
精度：0.5级(涡轮、电磁)、1.0级；通径：DN15 ；输出： 4-20mA；电源：24VDC 压力：100Kpa；连接方式：不锈钢管件，带适配直管段（前10后5）
电磁流量计是4线制；涡轮、流量计是2线制。 |
1套 |
|
电磁流量计（各1） |
|
金属管浮子流量计（各1） |
|
12 |
超声波液位检测 |
超声波液（物）位计 |
精度：0.25级；盲区≤30Cm；量程：0-1m；输出：4-20mA（两线制）；电源：DC24V
安装在液位控制水箱。 |
1 |
|
13 |
液位传感器 |
液位变送器 |
精度：0.5级；量程：0-10KPa；输出4-20mA；供电：DC24V；
安装在储水水箱。 |
1 |
|
14 |
压力安全盖 |
压力安全辅助保护 |
密闭罐，安全阀。 |
1 |
|
15 |
设备管件、管路接头 |
防锈不锈钢管件，铜管件接头和弯头。 |
通径： DN15流量压力回路检测。 |
1 |
|
16 |
差压变送器 |
差压式液位变送器 |
精度：0.5级；量程：0-10KPa；连接：螺纹连接 输出4-20mA；供电：DC24V；
安装在密闭罐上。 |
1 |
|
17 |

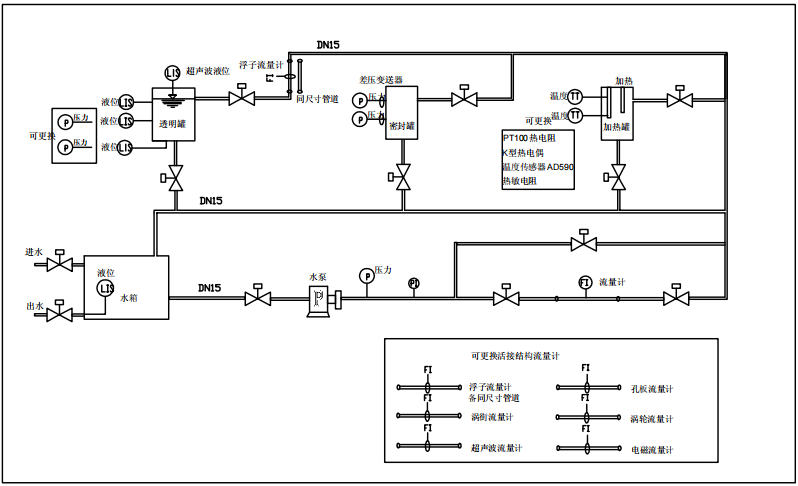

水路管路组件 |
不锈钢储水箱及附件 铝型材实验水箱支架及不锈钢板附件 1 套 。
|
不锈钢储水箱：高600宽400长800 带网盖，流量检测部分有旁通回路，每个罐有回水回路到水箱。 |
1 |
|
18 |
电气组件 |
1，电气空开+漏电保护器+接触器+继电器、液位继电器：开关量输出；控制大柜+电气部件 航空插头 接线端子等1套； |
控制柜：高1350mm宽550mm 厚350mm.控制柜主要元件 ：按钮+熔断器+断路器+漏电保护器+接触器+继电器、液位继电器、中间继电器选用国产品牌，航插和接线端子选用国内品牌，液位能与泵连锁控制，DC24V 5A电源一个.线槽、导轨、控制线缆、屏蔽线缆一套。
|
1 |
