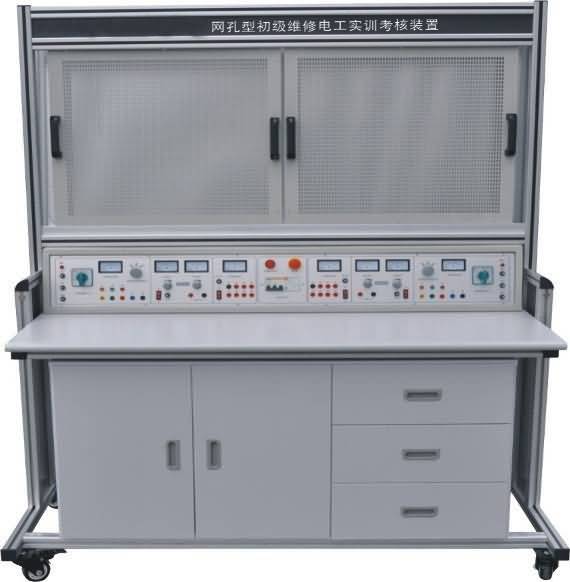

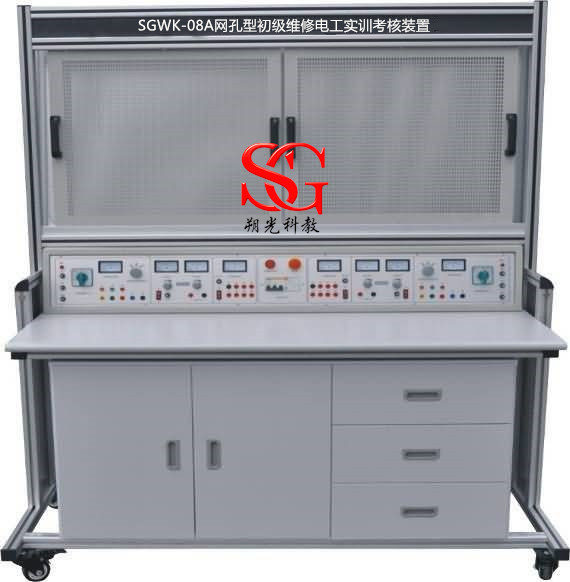

SGWK-08A网孔型初级维修电工实训考核装置

SGWK-08A网孔型初级维修电工实训考核装置


一、概述
网孔型初级维修电工实训考核装置主要由实训桌、网孔板、实训元器件(也可自购)组成。学生根据实训线路进行元器件的合理布局,安装、接线全部由学生自行完成,接近工业现场。能完成机床线路,电机控制线路,照明配电的模拟操作、安装调试的综合实训,训练学生动手能力和实操技能。实训项目可自行确定,根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

二、网孔型初级维修电工实训考核装置特点
1、电气控制线路元器件都装在网孔板上,操作方便、更换便捷、易扩展功能或开发新的实训项目(增购元器件即可增加相应实训项目)。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源,互不干扰,即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全,电源输出均有监视及短路保护等功能,使用安全可靠。

三、技术性能
1、输入电源:三相四线制~380V±10% 50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、外形尺寸:1600mm×750mm×1690mm

四、实训台配置
1、公共部有:设有电压型漏电和电流型漏电保护,外部电源输入有指示灯指示,设有急停按钮,遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压380V或相电压220V两种电源,单相电源插座、线电压输入指示表。
3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。
4、每组提供一路恒流稳压电源,电压0-30V,最大电流3A,内置式继电器自动换档,多圈电位器连续调节,有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方,桌子左右有抽屉,下部有元件储存柜。

五、网孔型初级维修电工实训考核装置参考实训项目
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转按钮线路
19.双重联锁的三相异步电动机正反转按钮线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路

 六、参考实训项目所需元器件清单(每组配备清单)
注:网孔型初级维修电工实训考核装置每台需配两套元器件,用户也可自行购买
序号 名称 型号与规格 数量
1 单相电度表 DD862-2 1
2 单相闸刀开关 HK8 1
3 拉线开关 4A/250V 1
4 平灯头 6A/250V 2
5 园形插座 T3-10 1
6 电流互感器 LQG-0.5 1
7 墙壁开关座   2
8 声控开关 118-B30 1
9 低压断路器 DZ108-20/10 1
10 螺旋式保险盒 RL1-15/3A 3
11 直插式保险盒 RT14-20/2A 2
12 交流接触器 CJX2-0910 3
13 辅助触头 F4-22 3
14 热继电器 R16B-20/3 1
15 通电延时时间继电器 ST3PA-B/380V(0-60S) 1
16 时间继电器座 PF-083A 1
17 3H铁壳按钮   2
18 行程开关 LX9-222 2
19 行程开关 LX9-001 2
20 倒顺开关 K03-15 1
21 日光灯管 Y210RR25/10W 1
22 镇流器 13W 1
23 日光灯座   2
24 大功率电阻   3
25 二极管   1
26 接线端子排 JF5-2.5/5 5
27 G形导轨   1
28 走线槽   2米
29 螺丝   90
30 螺丝刀   2
31 尖嘴钳   1
32 剥线钳   1
33 三相鼠笼异步电动机 380V/Y/△180W 1
