一、工作条件
常温、常压下运行，电源电压：AC220V。

二、实验目的

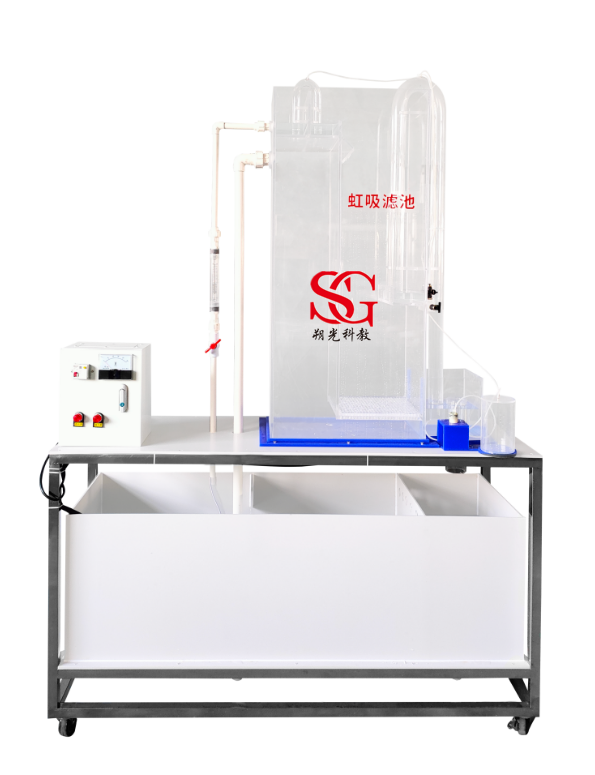

1、虹吸滤池是对普通快滤池的改进，通常由数格滤池组成一个整体。它不同于普通快滤池的地方是以两根虹吸管——进水和排水虹吸管来代替普通快滤池中的大型闸门，并由此导致构造上和工艺操作上的变化。本实验装置是虹吸滤池内部构造的演示模型。
2、通过对有机玻璃直接地观察，加深对虹吸滤池工作原理的理解，了解掌握虹吸管滤池的操作使用原理。

三、工作原理
虹吸滤池构造如图所示，图的右半部表示过滤过程情况，左半部表示反冲洗过程情况。采用真空系统来控制进水虹吸管、排水虹吸管，并采用小阻力配水系统，节省了主要的阀门，只是在真空系统中设置小阀门即可完成滤池的全部操纵过程，由于多格滤池底部的清水区和配水系统彼此相通，可以利用其它滤格的过滤水来冲洗的水头要求，不需专设反冲洗水泵或高位冲洗水箱。

四、技术指标
1.过滤水量：0.2～0.5m3/h；
2.过滤滤速：8～10m/h；
3.设计进水浊度：10～20°；
4.设计出水浊度：1～5°；
5.功率：200W(220V)。
6.要求产品需接入国家工业互联网标识解析体系，支持产品全生命周期信息溯源查询；查询内容中需展示产品名称、类别、编码、编号、日期、合格证号、执行标准等信息；通过扫码进行查询和产品售后，以确保产品的质量和安全性（提供产品对应的14位条形码）；
7.▲（废标）配套数据处理软件，中英文双系统操作模式，包含项目栏、零件（整体）栏、流体区域栏、表面区域、体区域、数值区域、截面区域及参考点：（为确保软件达到教学要求，需提供以上项目栏中英文对照截图证明）
①、在软件中处理本套装置3D模型，建立分析模型，进行非结构化网格化处理（提供动态视频演示以上功能）；
②、能分析在不同工况下（工况条件可以依据需要设置）管路内物质的压力分布云图，速度分布云图（提供相关云图截图与动态视频演示以上功能）；
③、能模拟物质在管路模型中的运行流动动态情况（提供相关截图与动态视频演示以上功能）；
④、能提供.L FILE文件格式的数据输出分析文件以及对应数据的输出图像(提供证明材料及相关截图)。

五、产品规格与附件

序号	名称	材质/品牌	数量	单位
1	有机玻璃池	有机玻璃	1	个
2	进水虹吸管	有机玻璃	1	根
3	真空系统		1	套
4	冲洗虹吸管	有机玻璃	1	根
5	提升泵	森森	1	台
6	水流量计	振新60-600L/h	1	只
7	真空泵抽气泵	上海博尔康	1	台
8	连接管路及阀门	PVC	1	批
9	电控箱	含电器元件，集成于设备上	1	个
10	可移动台架	不锈钢	1	个
