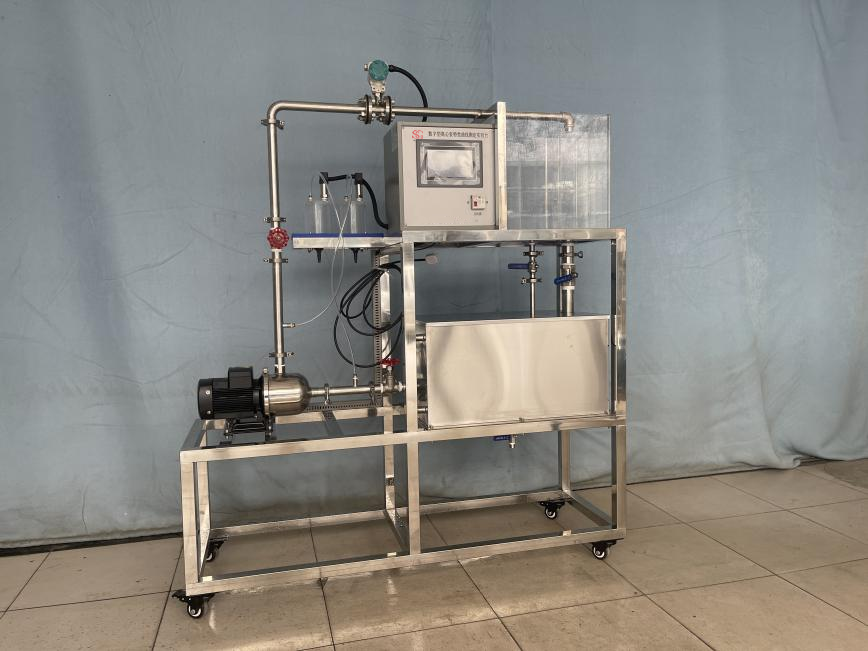

SG-HG39 离心泵特定曲线测定实验装置数据采集型




一.产品介绍
1.了解离心泵的结构与特性,熟悉离心泵的工作方式和操作流程。
2.熟悉组成管路的各种管件、阀门,了解温度、压力、电功率、流量等就地显示仪表及传感检测设备,掌握涡轮流量计的测量原理及使用方法。
3.测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线。
4.测定流量调节阀某一开度下管路特性曲线。
5.改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率(η)与泵的流量(Q)之间的泵特性曲线。
6.掌握多元回归的方法,回归(Q-η、Q-H、 Q-N)关系曲线。

二.技术指标
1.运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz,可连续操作。
2.工作电源AC220V、50Hz,单相三线制、功率600W。安全保护:具有接地保护、漏电保护、过流保护。
3.电源线路及控制线的安装:须使用环保阻燃电气配线槽,规范整理符合国家标准,具有绝缘、防弧、阻燃自熄等特点,布线整齐,安装可靠,便于查找、维修和调换线路。
4.装置外形尺寸:1600×580×1700mm。

三.主要配置及参数
1.储水箱:约70L,304不锈钢材质。
2.回水箱、标定计量箱、稳压罐:透明有机玻璃材质。
3.不锈钢三通、不锈钢弯头、不锈钢管道、铜质阀门。
4.离心泵:进口G1.2“,出口G1“,最大流量106L/min,最高扬程13m,泵浦重量8.5Kg,功率0.55KW,50HZ,转速2760RPM,电压∧220/Y380V,电流3.26/1.88A。
5.涡轮流量计:准确度:0.5%级,输出形式:4-20mA,供电方式:24V,额定压力6.3MPa,流量范围:0.4-8m3/h。
6.压力变送器:量程-0.1-1MPa,输出4-20mA,精度:0.5%FS,供电24VDC。
7.温度传感器(达拉斯半导体),单总线数字量温度计,在-20~100℃温度范围内精确度为±0.5℃,传感器通过变送器输出4-20ma模拟量信号,在主控制器采集到的水温数据(模拟量信号)传输到系统软件或组态触摸屏。
8.显示器:7英寸彩色触摸式液晶显示屏、国产PLC:所有数据由带标准信号的液晶屏同屏显示,便于观察每个数据的即时变化。
9.电源控制系统:双面亚光密纹喷塑电控箱1只、漏电保护器(德力西)、带灯自锁按钮开关(正泰)、线槽等组成,控制箱面板采用铝质凹字技术制作。
10.304不锈钢台面、不锈钢框架实验台(38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚)。
