一、工作条件
电压AC220V，功率1.5KW；每个实验室需配置1～2个接地点（安全地及信号地）；常温、常压下运行。实验室接自来水及水管。
外配仪器：秒表。
二、实验目的
1、了解板框压滤机的构造、过滤工艺流程和操作方法；
2、掌握恒压过滤常数的测定方法，加深对K、qe、θe的概念和影响因素的理解；
3、学习滤饼的压缩性指数s和物料常数κ的测定方法。
4、学习过滤速度曲线关系的实验确定方法；
5、学习用正交试验法来安排实验，达到最大限度地减小实验工作量的目的；
6、学习对正交试验法的实验结果进行科学的分析，分析出每个因素重要性的大小，指出试验指标随各因素变化的趋势，了解适宜操作条件的确定方法。

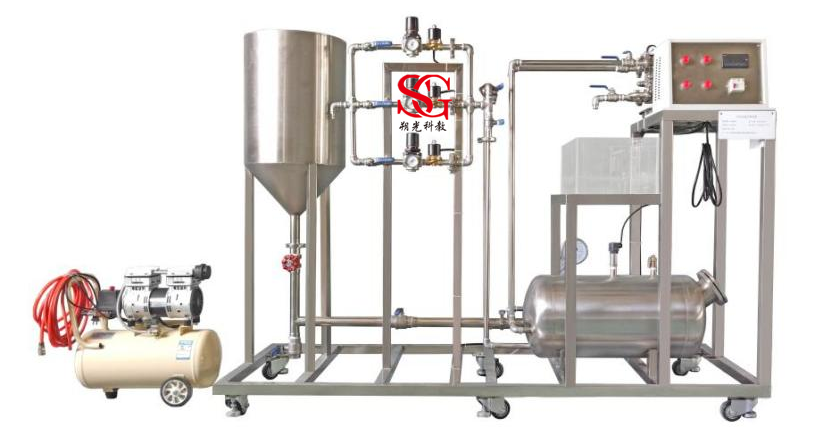

三、技术参数
1 物料桶：1个304S不锈钢材质，φ400×600mm。
2 进料阀：不锈钢材质，DN32手动闸阀 1个。
3 压力定值阀：3个 0-1MPA，手动调节。
4 稳压罐：1个304S不锈钢，尺寸φ325×500mm，带DN80可视窗，顶部设有安全阀，压力表0-0.6MPa。
5 管路切换阀：不锈钢材质，DN15手动闸阀 3个。
6 空压机：电压220V，功率550W，最大压力0.7MPa，储气罐容积30L。
7 板框过滤器：304不锈钢卫生级板框，2块非洗涤板，1块洗涤板，2块框，过滤压力：0~0.3MPa，过滤面积：0.045m2，配800目工业滤布。
8 洗涤罐：1个304S不锈钢，尺寸φ219×400mm，带DN80可视窗。
9 滤液箱：1个有机玻璃材质，尺寸300×300×350mm。
10管路：管径φ20材质304S不锈钢管1批
11 温度传感器：PT100热电阻，汽夜通用；量程0-100℃，304不锈钢材质；0.5%FS精度。
12 温度显示仪：AI501，线性电压：0~10V，线性电流（需外接精密电阻分流或在MIO 位置安装I4 模块）：4~20mA ，测量范围：-200~+800℃，线性输入：-9990~+30000 由用户定义，测量精度：0.3 级（0.3%FS±1 个字），分辩率：0.1℃。
13 漏电保护器：1个220V1P+N，自带过载、短路、漏电等保护功能。
14 电控箱：含电器元件、电路等。
15 实验台架：1台38×38mm不锈钢方管，带万向脚轮配刹车。
16 ▲设备配仿真教学管理平台（搭载阿里云服务器，带宽8M以上，8核16G内存确保100人同时访问不卡顿，提供配置证明。），主要功能如下：
⑴、配套无限点环境工程3D教学仿真实验软件（26个常规实验且包括本次招标的）包括电脑版、网络版、VR版三个版本（每个版本单独安装包，背景包含该项目标号及客户名称，合同签订前提供源文件），通过仿真软件登录界面登录（输入机位号、学号、姓名即可登录），具体功能如下：
①操作演示：通过单击方式实现设备的自动操作过程，并伴有音频讲解，设备操作步骤详细说明浮窗，对于实验过程中的操作，附带操作警示，自动操作过程中，用户可对设备进行局部放大、缩小、全方位旋转，更为清晰的观察到实验现象、仪表数值变化以及设备的动态过程；
②操作练习（NPC帮助提示）：当鼠标悬停在该设备各部位上，会有各部位的悬浮提示文字，用户可根据操作演示进行操作练习,提前熟悉设备结构、工艺流程、操作步骤及注意事项，为实验做前期准备；
③操作考核：学生进入考试系统，完成指定操作，根据输出结果反馈报告，可根据用户的操作，实时显示实验数据，带有动画反馈，考试成绩、实验数据具备保存、打印功能；
④理论考核：内含试题库（老师提供），学员理论知识学习完毕后，可进行模拟考核，考核完毕后可进行考核结果查询，教师可通过登录教师站实时查询学员的考核成绩；
⑤可实现移动终端扫装置上和说明书上二维码（投标文件提供二维码），能够获取装置配套三维工艺微课堂教学视频。内容包括设备图片、装置功能、设备流程及实验操作步骤。学生可课前预习或者进入实验室后观看装置操作流程及注意事项；
⑥软件可搭载最新版的Vive Focus VR一体机(设备另配)进行软件操作，实现移动端VR虚拟现实体验，打破了时间、空间和资源上的限制，为课堂创造安全、方便、有趣的实验环境，在满足师生对实验中教与学需求的同时，也大大降低了学习成本。
▲提供以上功能的VR版本的演示视频，视频内容同时包括操作员、VR设备、显示器。
