一、工作条件
电源电压：AC380V，常温、常压下运行。外配设备：酒精计/阿贝折光仪。
二、实验目的
1、了解板式塔的基本构造，精馏设备流程及各个部分的作用，观察精馏塔工作时塔板上的水力状况；
2、学会识别精馏塔内出现的几种操作状态，并分析这些操作状态对塔性能的影响；
3、学习精馏塔性能参数的测量方法，并掌握其影响因素；
4、测定精馏塔在全回流条件下，稳定操作后的全塔理论板数、总板效率和单板效率；
5、测定精馏塔在某一回流比下，稳定操作后的全塔理论塔板数、总板效率和单板效率；
6、改变操作条件，确定精馏塔的稳定时间和塔内温度分度分布。
三、设计参数

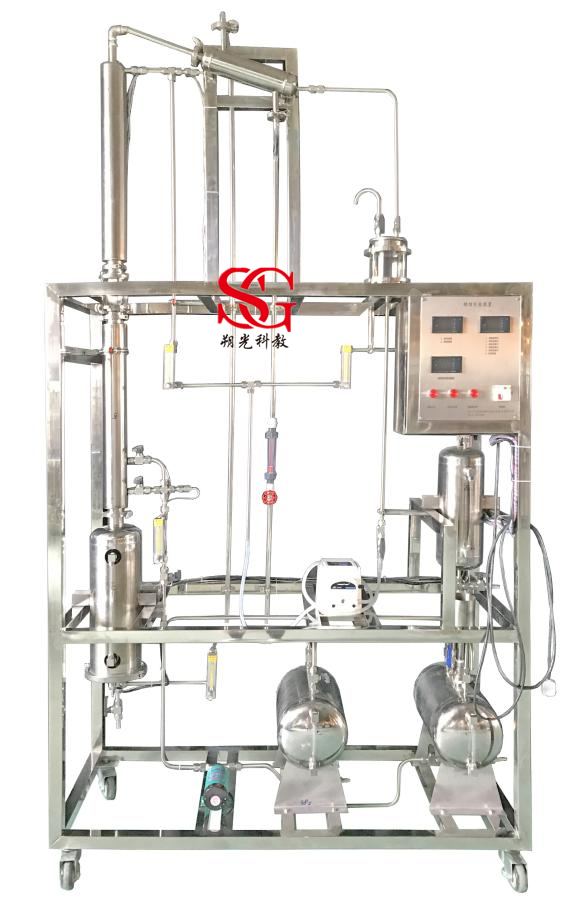

1、筛板塔：1套304S不锈钢材质φ76×100mm，不锈钢焊接塔，含玻璃可视盅 1个。
2、塔釜：1个304S不锈钢材质，φ219×600mm，带1.5KW加热器。
3、进料罐：1个304S不锈钢材质，φ219×300mm。
4、分流罐：1个304S不锈钢材质，φ219×300mm。
5、出料罐：1个304S不锈钢材质，φ219×300mm。
7、料液泵：磁力驱动循环泵 电压220V，流量0-20L/h，扬程5m。
8、冷凝器：1个304S不锈钢材质列管式换热器，φ114×400mm。
9、流量计：转子流量计，1-10L/h。
10、回流泵：蠕动泵220V，0-510mL/min。
11、温度传感器：PT100热电阻，汽夜通用；量程0-100℃，304不锈钢材质；0.5%FS精度。
12、温度显示仪：AI501，线性电压：0~10V，线性电流（需外接精密电阻分流或在MIO 位置安装I4 模块）：4~20mA ，测量范围：-200~+800℃，线性输入：-9990~+30000 由用户定义，测量精度：0.3 级（0.3%FS±1 个字），分辩率：0.1℃。
13、控制箱：含电器元件、电路等。
14、管路：管径φ14材质304S不锈钢管1批。
15、实验台架：1台38×38mm不锈钢方管，带万向脚轮配刹车。
16、要求产品需接入国家工业互联网标识解析体系，支持产品全生命周期信息溯源查询；查询内容中需展示产品名称、类别、编码、编号、日期、合格证号、执行标准等信息；通过扫码进行查询和产品售后，以确保产品的质量和安全性（提供产品对应的14位条形码）；
17、▲配套数据处理软件，中英文双系统操作模式，包含项目栏、零件（整体）栏、流体区域栏、表面区域、体区域、数值区域、截面区域及参考点：（为确保软件达到教学要求，需提供以上项目栏中英文对照截图证明）
①、在软件中处理本套装置3D模型，建立分析模型，进行非结构化网格化处理（提供动态视频演示以上功能）；
②、能分析在不同工况下（工况条件可以依据需要设置）管路内物质的压力分布云图，速度分布云图（提供相关云图截图与动态视频演示以上功能）；
③、能模拟物质在管路模型中的运行流动动态情况（提供相关截图与动态视频演示以上功能）；
④、能提供.L FILE文件格式的数据输出分析文件以及对应数据的输出图像(提供证明材料及相关截图)。
