一、工作条件
水：装置自带不锈钢水箱，连接自来水。实验时经水泵进入流化床后循环使用。电：电压AC220V，功率1KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。气：空气来自风机（自带气源）。

二、实验目的
1、观察聚式和散式流化实验现象。
2、掌握流体通过颗粒床层流动特性的测量方法。
3、测定床层的堆积密度和空隙率。
4、测定流化曲线和临界流化速度。

三、技术参数
1、常压、常温操作。
2、流化床内流速 0.2m/s、流化床内压降 0.06—0.6KPa。
3、液体流量：40-400L/h。
4、气体流量：2.5-25 m3/h。
5、实验物料：变色硅胶/分子筛/石英砂等。
6、设备配仿真教学管理平台（搭载云服务器，带宽8M以上，内存配置不低于8核16G。确保100人同时访问不卡顿，提供配置证明。），主要功能如下：
⑴、配套无限点环境工程3D教学仿真实验软件（为满足教学要求，需按老师要求提供26个常规实验且包括本次招标的）包括电脑版、网络版、VR版三个版本（每个版本单独安装包，背景包含该项目标号及客户名称，合同签订前提供源文件），通过仿真软件登录界面登录（输入机位号、学号、姓名即可登录），具体功能如下：
①操作演示：通过单击方式实现设备的自动操作过程，并伴有音频讲解，设备操作步骤详细说明浮窗，对于实验过程中的操作，附带操作警示，自动操作过程中，用户可对设备进行局部放大、缩小、全方位旋转，更为清晰的观察到实验现象、仪表数值变化以及设备的动态过程；
②操作练习（NPC帮助提示）：当鼠标悬停在该设备各部位上，会有各部位的悬浮提示文字，用户可自由进行操作练习（按步骤操作无效）,提前熟悉设备结构、工艺流程、操作步骤及注意事项，为实验做前期准备；
③操作考核：学生进入考试系统，完成指定操作，根据输出结果反馈报告，可根据用户的操作，实时显示实验数据，带有动画反馈，考试成绩、实验数据具备保存、打印功能；
④理论考核：内含试题库（老师提供），学员理论知识学习完毕后，可进行模拟考核，考核完毕后可进行考核结果查询，教师可通过登录教师站实时查询学员的考核成绩；
⑤可实现移动终端扫装置上和说明书上二维码（提供二维码），能够获取装置配套三维工艺微课堂教学视频。内容包括设备图片、装置功能、设备流程及实验操作步骤。学生可课前预习或者进入实验室后观看装置操作流程及注意事项；⑥软件可搭载最新版的Vive Focus VR一体机(设备另配)进行软件操作，实现移动端VR虚拟现实体验，打破了时间、空间和资源上的限制，为课堂创造安全、方便、有趣的实验环境，在满足师生对实验中教与学需求的同时，也大大降低了学习成本。
可随时提供以上功能的VR版本的演示视频，视频内容同时包括操作员、VR设备、显示器，且可明确看到1-4菜单项

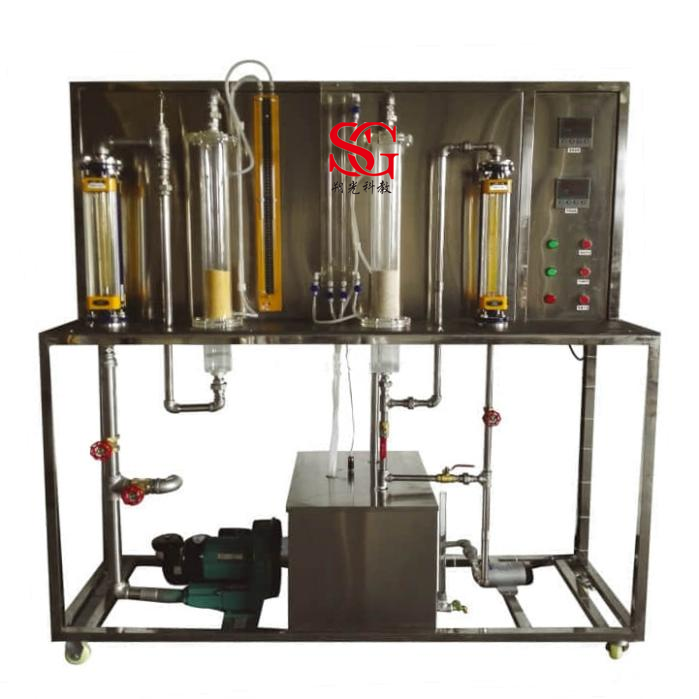

四、产品规格与配置

序号	名称	规格	数量
1	水箱	不锈钢	1
2	微型增压泵	流量10L/min，功率90W，扬程8m	1
3	风机	旋涡气泵，最大流量50m3/h	1
4	塔釜	玻璃塔釜	1
5	流化床	有机玻璃，φ100mm，L=1000mm	2
6	填料支撑板	50-200目	2
7	转子流量计	液体流量：40-400 L/h	1
8	转子流量计	气体流量：2.5-25 m3/h	1
9	压差计	U型压差计	2
10	温度计	Pt100	1
11	产品储罐	不锈钢	1
12	管路	含管道、管件、阀门等	1
13	控制箱	含控制面板、电器元件、电路等	1
14	实验台架	不锈钢，可移动支架	1
