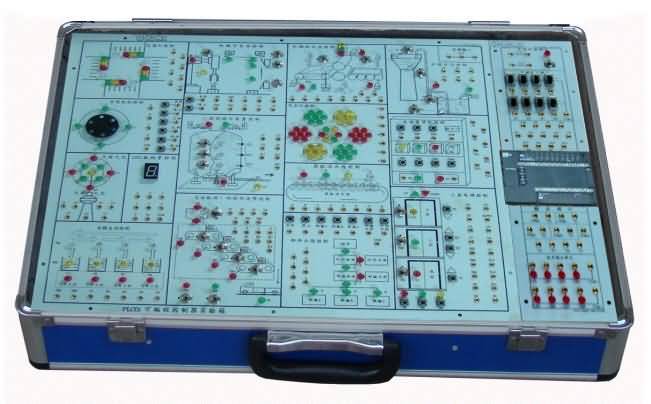

SG-X2型可编程控制器实验箱

SG-X2可编程控制器实验箱


一、可编程控制器实验箱特点
(1)SG-X2型可编程控制器实验箱是我公司根据当前教学需要最新开发出的实验箱。该实验箱将实验模块集中在一块板上,实验模块比以往的实验台设计更加紧凑、合理,实验项目也更加丰富。
(2)该实验系统的实验项目由基本的指令实验,基本常用电路实验、模块综合实验三部分组成。在实验项目设计开发中充分征求和考虑到用户的意见和要求,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
(3)在实验箱的设计中留出了所有的输入、输出、公共端子,用户可方便扩展自己的模块,以及以后实验系统的升级。
(4)该实验箱是我公司首次采用主机和实验模块分离模式,可以方便的更换主机。

二、可编程控制器实验箱技术性能
1、输入电源:AC: 220V 50HZ
2、工作环境温度:-10-55℃ 相对湿度<85%(25℃)
3、主机:标配 三菱FX1N-24MR 24点主机,带编程电缆。

三、可编程控制器实验箱实验内容
可完成六类基本指令实验:
第一类 基本指令实验
第二类 定时器及计数器指令实验
第三类 移位寄存器指令实验
第四类 置位/复位及脉冲指令实验
第五类 跳转指令实验
第六类 常用功能指令实验

可完成十七个模块控制实验项目:
1、天塔之光
2、交通灯自动控制
3、交通灯手动控制
4、四相步进电机控制(实物控制)
5、液体混合装置自动控制
6、装配流水线控制
7、水塔水位控制
8、机械手自动控制
9、LED数码管控制
10、四级传送带控制
11、自动送料控制
12、自动售货机控制
13、三层电梯控制
14、邮件分拣控制
15、轧钢机自动控制
16、电镀自动控制
17、自控成型机

四、实验箱配合指导书可撑握下列指令的应用,清单如下:
基本指令
1.取指令2.取反指令3.与指令4.与非指令5.或指令6.或非指令7.输出指令8.求反输出指令9.电路块与指令10.电路块或指令11.定时器指令12.计数器指令

功能指令:
1 空操作指令2. 结束指令3. 互锁指令4. 互锁清除指令5. 跳转指6.跳转结束指令7. 锁存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定时器指令13. 可逆计数器指令14. 通道数据比较指令15. 数据传送指令16. 数据求反传送指令17.置位进位位指令18. 复位进位位指令19. 加法指令20. 减法指令21. 乘法指令22. 除法指令23. 十进制数转换为二进制数指令24. 二进制数转换为十进制数指令25. 译码指令26. 编码指令等。
*实验箱配有实验指导资料,连接线等附件,免费提供软件及实验程序。
