一、概述

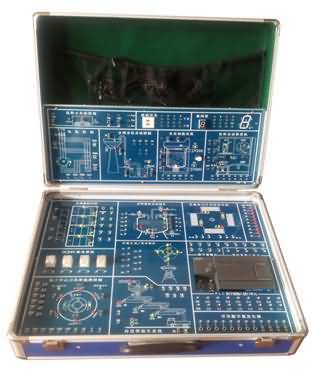

为适应各类院校实验室建设的需要，我们推出了“SG-X3型PLC可编程控制器实验箱（组态工控）”。它集可编程逻辑控制器、编程软件、MCGS节约实验场地工控组态软件于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪，PLC可编程控制器实验箱装置配备的主机采用西门子（S7-200）的可编程序控制器。
二、可编程控制器实验箱技术指标：
1）、PLC主机：西门子S7-200 24点（也可根据客户需求配置三菱、松下、欧姆龙的PLC主机）
2）、电源输入：AC220V，50HZ
3）、利用应用软件编程
4）、电流≥2A，过载保护。
5）、可编程控制器与计算机设有通信接口（RS232）及PC/PPI电缆。
6）、增加串口转USB接口设备，方便目前大多数笔记本电脑使用（用户特别要求）
7）、相应I/O引出并联接到外部端子（用户特别要求）
8）、尺寸：约48*38*15cm
三、可编程控制器实验箱性能特点：
组态MCGS工控组态软件，打开软件编程环境，任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图，并进行实验动态跟踪教学。
实验系统由以下几部分构成：
1、PLC可编程控制实验仪。
2、PLC可编程控制器演示装置。
3、Programmable Controller（可编程控制器）。
4、编程应用软件（Windows XP）。
5、PLC可编程控制器与计算机通讯的接口及电缆。
6、组态软件
四、可编程控制器实验箱实验项目
1）、交通信号灯PLC自动控制实验
2）、全自动洗衣机PLC自动控制实验
3）、LED PLC自动控制实验
4）、四层电梯PLC自动控制实验
5）、艺术彩灯造形的PLC自动控制实验
6）、电机自动控制演示板
7）、星角启动的PLC自动控制实验
8）、无人售货的PLC自动控制实验
9）、水塔自动供水实验
10）、自动送料装车实验
11）、继电器控制实验
12）、抢答器控制实验
13）、可编程控制器的基本指令编程练习
14）、用已编辑好的组态棒图，对以上任何实验进行动态跟踪教学实验
15）、针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验可根据校方的要求
五、主要配置清单：
|
序号 |
名称 |
具体配置说明 |
数量 |
单位 |
备注 |
|
1 |
PLC实训箱 |
|
1 |
个 |
|
|
2 |
实训演示单元模块 |
|
2 |
块 |
整块 |
|
3 |
PLC主机 |
西门子S7-200 |
1 |
台 |
24点 |
|
4 |
编程电缆 |
|
1 |
根 |
|
|
5 |
PLC编程软件 |
西门子 |
1 |
套 |
中文版 |
|
6 |
工控组态软件 |
MCGS中文版 |
1 |
套 |
|
|
7 |
PLC实验程序 |
与实验模块配套 |
1 |
套 |
|
|
8 |
组态实验程序 |
与实验模块配套 |
1 |
套 |
|
|
9 |
实验指导书 |
|
1 |
套 |
|
|
10 |
其它配件 |
实验连接线
（红、黄、蓝、黑）等 |
1 |
套 |
高可靠叠接插头线 |
|
11 |
USB转串口通信转换器 |
|
2 |
个 |
用于笔记本电脑USB接口与PLC通信 |
