产品用途功能

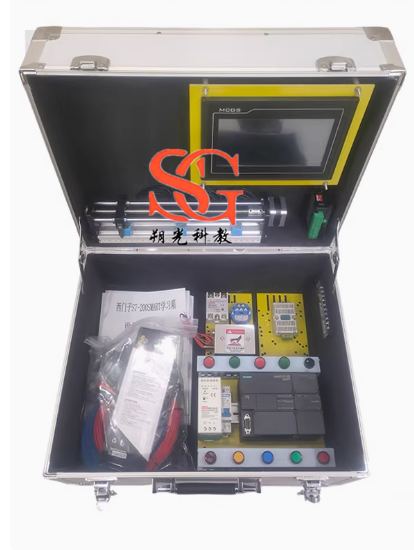

装置结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用箱式结构。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训，触摸屏的认识、操作、应用实训，伺服控制的认识、操作、应用实训、步进电机扩展、数据采集、数据显示、键盘控制、定时器、接口实训等，实训项目丰富、综合性强、紧跟工业自动化发展潮流。
主要用于自动化控制技术的实验教学。功能包含触摸屏编程、温度PID控制、步进电机控制、三相电机定位闭环控制、伺服电机控制、气缸电磁阀控制等实验。
采用组合式结构，含开关量、模拟量、变频调速、触摸屏、通信模块等，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。
项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。
了解PLC的以太网通讯的结构和特点，了解PLC的Profibus-DP总线通讯的结构和特点；
了解PLC的数字量输入输出模块、模拟量输入输出模块的使用方法；
掌握PLC的基本编程方法以及熟练使用基本的编程语言；
掌握触摸屏的组态编程方法；
掌握PLC与变频器、触摸屏的通讯；
熟练使用PLC及各种电气配件组成PLC控制系统；
熟练使用PLC及模拟实物控制对象组成各种复杂的控制系统；
熟练完成PLC与PLC之间的以太网通讯测试实验；
熟练完成PLC与变频器通过Profibus-DP总线组成变频调试控制实验；

一：产品性能
1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜0.5kVA
4. 重量：20kg
5. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

二、技术参数
一套可编程控制器实验系统由2台相同的实验箱组成，2台试验箱之间可以进行通讯。每个实验箱均应具备以下配置和功能：
1、配备PLC， 14点输入，10点输出。配备不低于7寸触摸液晶屏，分辨率不低于800×480。
2、变频器定长控制：变频器、三相电机、旋转编码器、传动轮、三相电机与PLC等实现定长闭环控制功能。
3、温度PID控制：采用干烧式铝制加热块。
4、步进电机丝杆滑台定位控制：丝杆有效行程不小于210 mm。滑块带指针等位置指示装置。
5、三相电机定位控制：变频器额定功率不低于400W，带操作面板。
6、伺服电机控制：伺服功率不低于100W，伺服电机轴上安装刻度盘、指针等位置指示装置。
7、以上组件安装在实验箱内，本机具有接地保护、过流过载、漏电保护功能，符合相关的国家标准。

三、配置及配件
1、可编程控制器实验系统1套；
2、配套的电气图纸，提供全部实验配套的PLC程序、视频讲解、说明书等资料。
