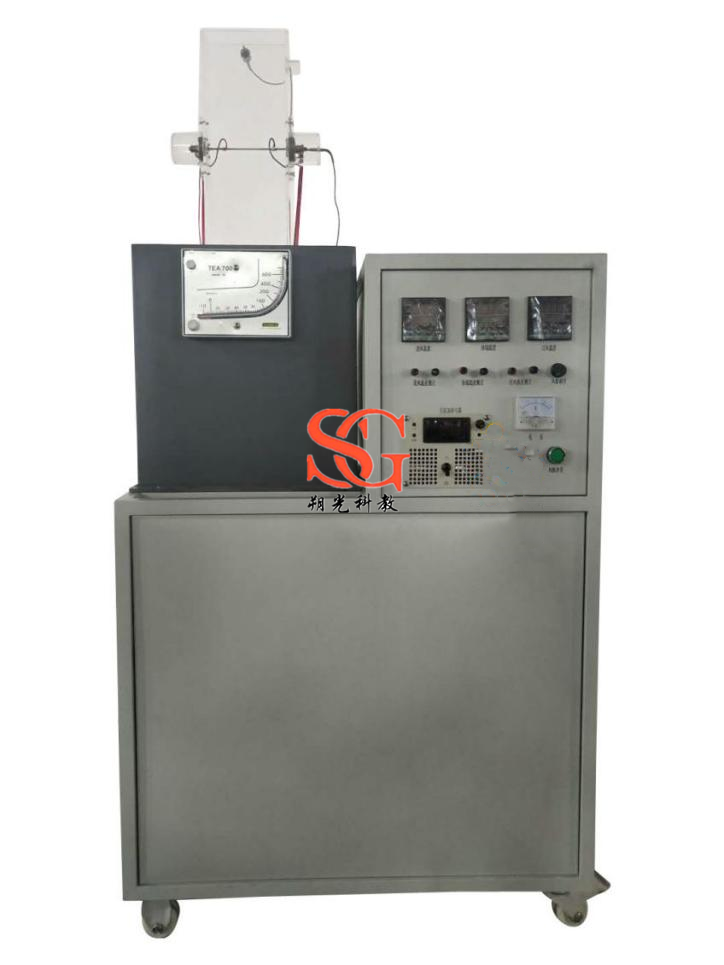

SG-RG42 空气横掠单管强迫对流换热实验台

SG-RG42 空气横掠单管强迫对流换热实验台


一、空气横掠单管强迫对流换热实验台实验目的:
1、了解对流放热的实验研究方法。
2、测定空气横向流过单管表面时的平均放热系数α,并将实验数据整理成准则方程式。

二、空气横掠单管强迫对流换热实验台主要配置:
工频离心风机、组合式有机玻璃风洞、实验管及其加热器、固态调压模块配电位器调节加热功率、控制箱、万能信号输入巡检仪、功率表、调压器、毕托管、倾斜式微压计、电位差计、不锈钢可移动实验台。

三、空气横掠单管强迫对流换热实验台技术参数:
1、输入电源:单相AC220V±10% 50Hz,功率500W。
2、离心风机:电压220V,功率:85W,风量:1000 m3/h;有机玻璃实验本体。
3、被加热金属管(304不锈钢):Ф3-6mm之间任选,每台3种不同尺寸规格。
4、硅整流器:输入220V,输出:电压0—12V,电流0--100A。
5、电位差计:UJ36a直流电位差计。
6、毕托管流量计配斜管微压计测流速:量程-10-700pa。
7、温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度 ±0.2℃),高精度PID调压模块电路。手动风门调节风量。
8、外形尺寸:600×400×1200mm,外形为不锈钢可移动支架,带双刹车轮。

数字II型增加带标准信号的8路万能信号输入巡检仪,增加带标准信号的数显电流表电压表,带标准信号的8路万能信号输入巡检仪,配有数据采集,自动数据分析处理软件等。
