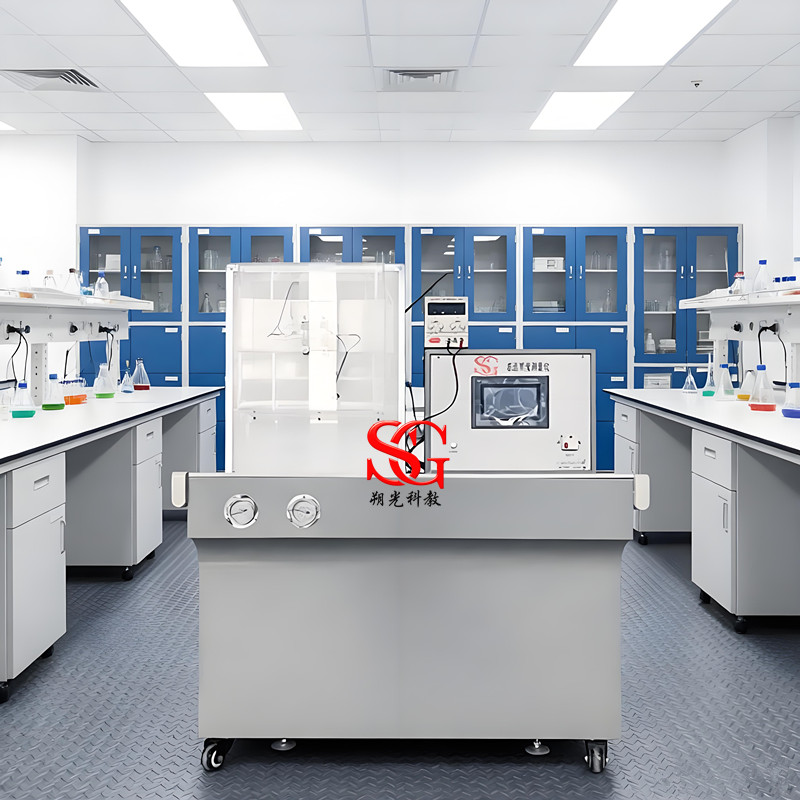

SG-RG60Ⅱ 铂丝表面黑度测定仪
一.实验目的
1.熟悉测定铂丝黑度的实验方法，定量测定铂丝表面温度100～500℃的黑度值。
2.利用真空辐射法可以测量固体表面黑度，分析温度对黑度的影响，分析黑度随温度的变化规律。
二.技术指标
1.装置工作环境：常温、常压下运行。
2.控温精度为±0.1℃，双LED数字显示，带有风冷散热装置。
3.铂丝的加热温度可调，从100℃开始逐渐增加至500℃，步长为100℃。
4.铂丝与外界环境具有良好的绝热
5.工作电源AC220V、50Hz，单相三线制、功率450W。安全保护：具有接地保护、漏电保护、过流保护。
6.装置外型尺寸：1200*630*1400mm。
三.主要配置及参数
1.铂丝：直径0.2 mm，长度10 cm，温度与电阻值有精确对应关系。
2.实验试件玻璃真空腔：真空度可以达到10 Pa以下，具有较大的强度和良好的密封性。
3.数显测温仪。
4.自循环水泵、供水箱。
5.高精度可调电源、数显电压表、数显电流表。
6.7英寸彩色触摸式液晶显示屏，PLC：数据采集采用模拟量输入/输出模块、配备RS485连接口。实验数据处理软件：通过图形元件结合变量来采集实验数据，通过历史数据表格来记录历史数据，利用XY曲线来观察数据变化趋势。
7.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、调节旋钮、线槽等组成，控制箱面板采用铝质凹字技术制作。
8.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
|
