一、项目概述
本装置面向能源与动力工程、热能工程、建筑环境与能源应用、化工原理等专业传热学教学实验使用，用于直观演示负压（低压）环境下水的饱和沸腾相变规律、压力—沸点耦合关系、气液两相流沸腾形态、自然对流沸腾传热特性等核心知识点。
常规常压下水的沸腾温度固定为100℃，学生难以理解压力降低、饱和温度降低、低温沸腾的工程原理。本装置通过真空负压系统构建0.02～0.1MPa负压区间，实现常温、低温环境下水的可视化沸腾现象，配合高清观测结构与精准传感采集，可完成定性可视化演示与定量数据测试，适用于课堂演示、课程实验、实训考核及创新科研试验。
装置整体采用可视化腔体+真空负压系统+智能加热调控+数据采集显示一体化结构，具备安全性高、现象直观、参数可控、数据精准、操作简易的教学特性，完全适配高校传热学、工程热力学核心教学大纲要求。

二、设计依据与教学目标
（一）设计依据
1. 《传热学》《工程热力学》高校本科通用教学实验规范；
2. 流体沸腾传热、饱和蒸汽压与沸点变化基础理论；
3. 实验室电气安全规范、真空设备安全操作标准；
4. 负压密闭容器结构安全与承压设计准则。
（二）核心教学目标
1. 直观观察负压低温沸腾全过程，区分常压沸腾与负压沸腾的形态差异；
2. 掌握液体饱和温度随环境压力变化的核心规律，验证水的饱和蒸汽压方程；
3. 识别核态沸腾、泡状沸腾等典型气液两相流形态；
4. 学会真空系统、加热系统、传感检测系统的操作与数据记录方法；
5. 分析负压环境下沸腾传热系数变化规律，建立压力—温度—传热效率的关联认知。

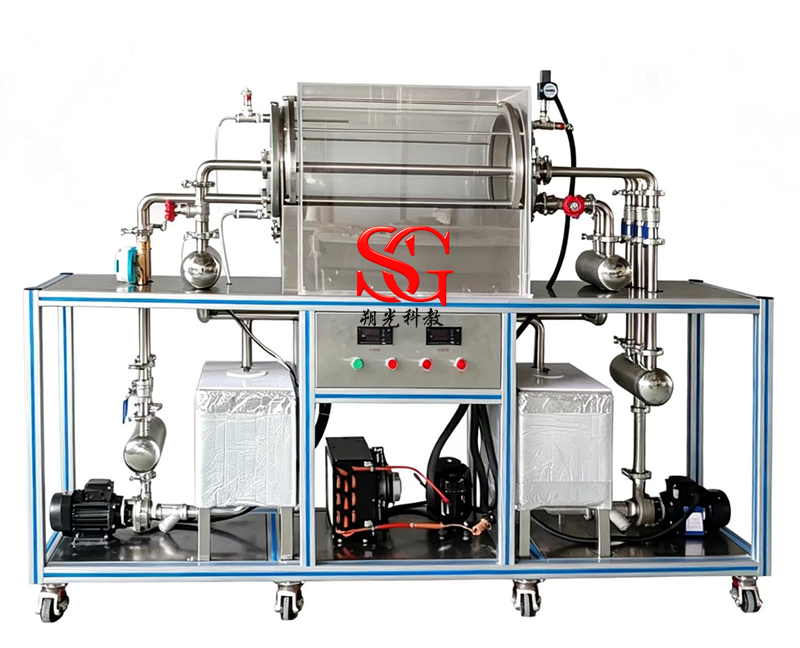

三、设备整体结构与组成
本装置整体分为可视化沸腾腔体单元、真空负压发生单元、智能加热调控单元、数据采集检测单元、冷凝稳压单元、柜体集成单元六大模块，结构紧凑、布局规整，适配实验室台面摆放。
1. 可视化沸腾腔体单元
核心实验观测主体，采用高透耐高温钢化玻璃腔体，无视觉遮挡，搭配内置补光照明系统，可清晰观测气泡生成、长大、脱离、沸腾湍流全过程。
• 腔体密闭式设计，支持负压稳定保压，杜绝漏气泄压；
• 自带液位观测刻度，可精准控制实验用水量；
• 配置防爆泄压结构，超压自动泄压，保障实验安全。
2. 真空负压发生单元
为实验腔体提供稳定负压环境，实现精准压力调节与稳压控制，压力区间连续可调。
• 配置静音无油真空泵，无油污污染，适配教学洁净实验场景；
• 搭配精密真空调节阀、稳压阀，实现负压缓慢升降、稳定保压；
• 负压工作区间：0.02～0.10MPa（0.2～1.0标准大气压），覆盖低温沸腾全工况。
3. 智能加热调控单元
采用安全低压加热模式，规避高温高压风险，实现恒温、稳压、稳沸腾控制。
• 内置耐腐蚀电加热组件，加热均匀无局部过热；
• 智能PID恒温控制，升温平稳、控温精准，杜绝超温干烧；
• 具备干烧保护、过热断电、过载保护三重安全防护。
4. 数据采集检测单元
全参数实时数字化显示，实现实验数据可测、可读、可记录。
• 高精度真空压力传感器：实时采集腔体内负压值，分辨率高、响应快；
• 高精度温度传感器：实时监测水体沸腾温度，精准捕捉饱和沸腾临界点；
• 一体式触控显示屏：同步显示压力、温度、加热功率、实时工况，支持数据实时留存。
5. 冷凝稳压单元
配置小型风冷冷凝器，对沸腾产生的水蒸气快速冷凝回流，避免水蒸气进入真空泵，保护设备核心部件，同时稳定腔体密闭压力，提升实验稳定性。
6. 柜体集成单元
整体采用台式一体化钣金柜体，防腐防锈、结实耐用，管路、线路内置规整布局，自带开关、指示灯、急停按钮，符合实验室标准化设备要求。

四、核心技术参数
1. 工作电源：AC220V、50Hz，单相三线制
2. 负压工作区间：0.02～0.10MPa（绝对压力），连续可调
3. 实验温度区间：室温～100℃，负压工况可实现30～95℃低温沸腾
4. 控温精度：±0.5℃
5. 压力检测精度：±0.001MPa
6. 加热方式：低压安全电加热，PID智能恒温调控
7. 可视化结构：全透明钢化玻璃腔体，内置LED补光，无视觉死角
8. 安全配置：干烧保护、过热保护、负压超压泄压、急停断电保护
9. 设备外形尺寸：1000mm×550mm×900mm（长×宽×高）
10. 工作介质：普通蒸馏水、去离子水

五、可开展核心实验项目
实验1 负压低温沸腾可视化演示实验
在不同负压工况下，观察常温冷水、温水在负压环境下自主沸腾的全过程，直观理解「压力降低、沸点降低」的物理本质，对比常压100℃沸腾与负压低温沸腾的气泡形态、沸腾强度差异。
实验2 水的饱和温度—饱和压力特性测定实验
逐级调节腔体负压，待工况稳定、水体达到饱和沸腾状态后，记录每组压力—温度对应数据，绘制水的饱和蒸汽压特性曲线，验证工程热力学饱和相变理论公式。
实验3 负压工况下沸腾形态演变观测实验
通过精准控压、控温，观测初始气泡生成、零星泡状沸腾、剧烈核态沸腾的形态演变过程，掌握气液两相流沸腾的起始条件与发展规律。
实验4 负压沸腾传热特性定性分析实验
对比不同负压、不同沸腾温度下的传热速率差异，分析压力对沸腾换热系数、相变传热效率的影响规律，夯实沸腾传热核心知识点。
