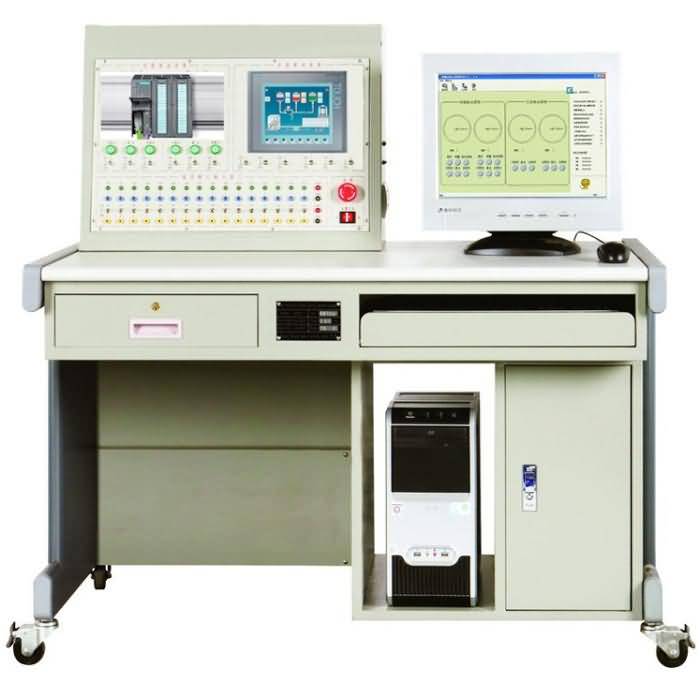

SG-XC04现场总线自动化综合控制实训系统

SG-XC04现场总线自动化综合控制实训系统


一、现场总线自动化综合控制实训系统特点
在本系统中,采用了一台教师机,构成PLC主机网络系统组成,实现1:N通信,一台教师机电脑(工程师站)通过PROFIBUS DP上的S7-300(主站)与S7-1200PLC主机(从站)进行通信。教师机作为现场采集/现场监控/远程网络监控的系统监控计算机。

二、现场总线自动化综合控制实训系统技术性能
1、输入电压:单相三线制 ~220V±10% 50Hz

2、工作环境:温度范围-5℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1KVA

4、外形尺寸:120cm×70cm×105cm

三、现场总线自动化综合控制实训系统组成
1、本实验装置由实训桌、实训平台等组成。

2、PLC实训组件
配置西门子CPU 317-2 PN/DP一台,24DC供电,1MB内存,带MPI/PROFIBUS DP 主/从接口;MMC存储卡128K字节;USB/MPI编程下载线。

3、触摸屏:彩色7寸 KTP700一台 DP/MPI接口 8个功能键 以太网接口。

4、PROGIBUS-DP 现场总线网孔CP5611 一张

5、网络配件 1套

6、工控主机:双核G1840 4G内存 硬盘容量500GB台式机 屏幕尺寸: 20英寸,光驱类型: DVD-RW。
