SG-XY04 标准零件实测绘图训练装置
一、产品特点
1、项目实际化：以实际标准零件为训练对象；
2、功能系统化：看图找标准零件、标准零件测量、标准零件绘图三位一体的训练模式；由简单标准零件到复杂标准零件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、配置及参数
1、标准零件（30件/套）
（1）轴承零件：深沟球轴承、圆锥滚子轴承、推力球轴承
（2）螺栓零件：外六角螺栓、内六角螺栓测绘、双头螺栓
（3）螺钉零件：圆头螺钉、沉头螺钉、紧定螺钉 1、紧定螺钉 1
（4）螺母零件：外六角螺母、球头六角螺母、圆螺母
（5）垫圈零件：平垫圈、弹簧垫圈
（6）键销零件：平键、半圆键、矩形外花键、矩形内花键、圆柱销、圆锥销
（7）齿轮零件：圆柱齿轮、齿条、圆锥齿轮、蜗杆、涡轮
（8）弹簧零件：压缩弹簧、拉伸弹簧
2、测量工具：游标卡尺、外径千分、螺纹样板、圆弧样板等

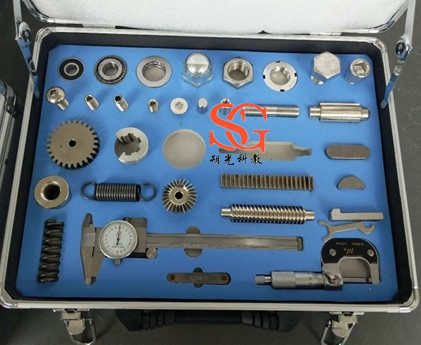

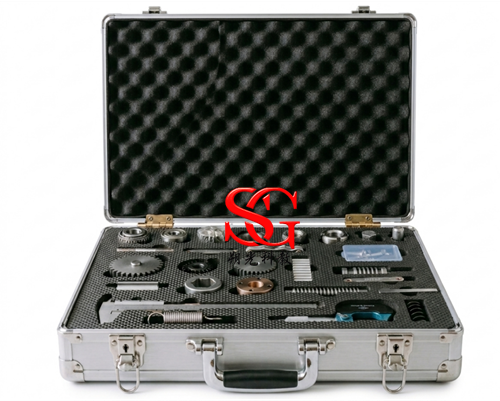

3、便携组合式：检测零件、测量工具及指导书均放在一个精制的综色箱子里
4、外形尺寸：410mm×310mm×100mm
三、实训项目
（一）训练模式
1、看图找物训练；
2、零件测绘训练；
3、零件投影绘图训练；
（二）训练内容
1、轴承零件测绘训练
2、螺栓零件测绘训练
3、螺钉零件测绘训练
4、螺母零件测绘训练
5、垫圈零件测绘训练
6、键销零件测绘训练
7、齿轮零件测绘训练
8、弹簧零件测绘训练
|
