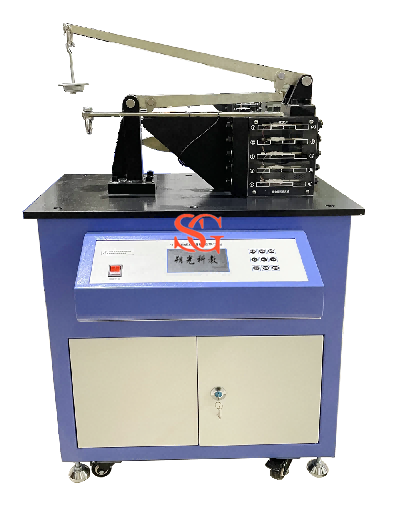

SG-JX06B 多功能螺栓组联接综合实验台
SG-JX06B 多功能螺栓组联接综合实验台是采用现代测试手段，利用传感器及计算机对螺栓组联接中各螺栓受力、变形参数进行采集、处理、仿真的实验设备，可完成螺栓组应力与变形的测试与分析，测量数据稳定、重复性好，适用于《机械设计》、《机械创新设计》等课程开设设计性、综合性实验，是机械设计实验室的重要设备之一
实验项目内容：
1．螺栓组联接特性实验；
2．电阻应变片灵敏度系数测量实验(二次开发)；
3．渐开线齿轮齿根应力测试实验(二次开发)；
4．等强度梁应力测试实验(二次开发)。
主要技术特点：
1.该实验台主要用来测试受倾覆力矩作用下的螺栓组中各个螺栓的受力与变形。还可二次开发用来做齿根应力测试实验、悬臂梁的应力测试实验及电阻应变片灵敏系数测量实验。
2.使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线；另外测量面板上配有彩色液晶显示屏，显示被测数据，可由人工记录、手工绘制实验数据曲线。
3.被测螺栓采用40Cr优质合金钢精制，性能稳定。
4.可完成螺栓组在受倾覆静态力矩作用下的受力变形规律的分析，可对螺栓受力变形规律进行分析，实现了加载与检测数字化分析，利用软件平台实现了机械参数的可视化分析。
5.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置。
6.螺栓联接的受力与变形，进行测试与分析，验证其受力变形规律，测试螺栓组联接在翻转力矩作用下各螺栓所受的载荷，加深对螺栓组联接受力分析的认识。
7.配有新型的高性能动静态电阻应变仪，可手动、自动调零，测量数据稳定，重复性好
8.配有可级联通讯端口与计算机通讯。使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线；可由人工记录、手工绘制实验数据曲线。
9.▲测控系统采用ARM Cortex-M3内核CPU作为数据采集及处理单元，能将实验台各传感器数据实时采集和分析处理，并能在5英寸真彩液晶屏上显示曲线方便观察分析实验过程及特征，同时用户可通过交互按钮，设置各项参数，及手动、自动采集关键点数据。
10.▲可通过手机微信扫描实验台上的二维码，展示螺栓联接特性微课；微课须包含三维虚拟仿真螺栓联接动态演示拧紧、拧松压力流线的变化及动态数轴化演示压力与变形关系曲线，通过多角度剖解微观变化和动态演示，了解螺栓联接的原理和整个过程力与变形的变化关系（投标现场须扫描附二维码验证该功能）。
11.▲集成机械类实训室安全教育讲堂仿真软件，采用虚拟仿真和动画演示形式能够使学生掌握各种安全操作规程、用电安全、人身的触电方式及触电急救方法；过电压及防火防爆、火灾的预防、各种灭火器的使用和火灾逃生的方法等，集成实训室安全教育理论知识并设计有考核问答采用做题方式强化学习效果。
主要配置及技术参数：
(1) 被测螺栓 10根 中段直径6.5mm，两端螺纹 M10，螺栓材料 40Cr；
(2) 电阻应变片电阻值：R=120Ω； 灵敏度系数：K=2.20；
(3) 静态电阻应变仪 1台 测量通道：14路；
(4) 砝码 4块 (1 kｇ两块，0.5 kｇ两块)；
(5) 专用软件光盘 1张；
(6) 外形尺寸：700×500×1050mm；
(7) 质量：60kｇ。
|
