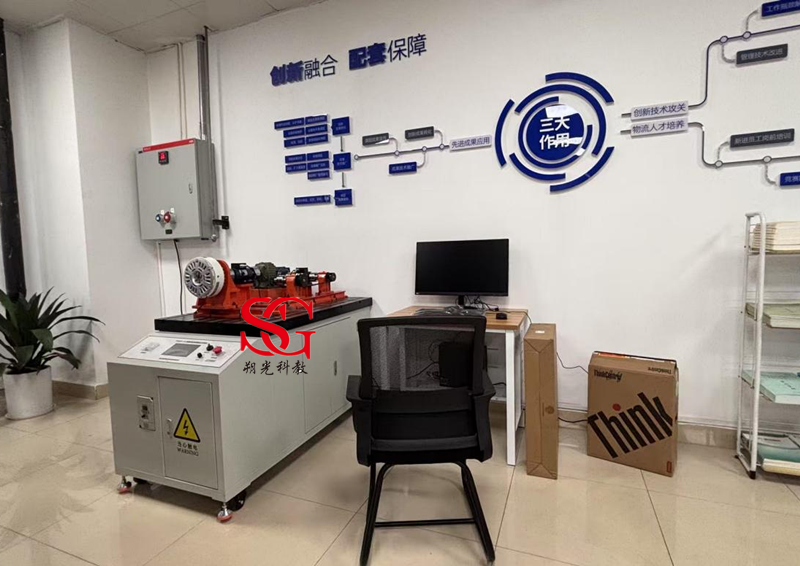

SG-JX561 机械系统搭建实验台以新型实验台、人机工程学等综合因素而设计，保证了机械传动性能综合测试实验台的方便性、实用性，同时也保证了实验教学功能和科研生产功能。能快速组装多种组合机械传动,测试各种传动的速比、转矩、效率，可恒定加载、恒转速、恒转矩，同步适时或连续采样，能自由进行数据采集处理、工况控制与实验结果自动输出。控制精度为1%，测量精度为1%。

一、机械系统搭建实验台功能简介：
1、利用实验台的自动控制测试技术能自动测试出机械传动性能参数、如转速n (r/min)、扭矩M (N.m)、功率N(K.w)，并自动绘制出传动比、扭矩、转速等曲线；
2、通过对某种机械传动装置和传动方案性能参数曲线的测试、来分析比较机械传动的性能特点；
3、实验台可替代传统的单一试验台进行有关类型机械传动的基本实验。如，V带传动实验、同步带传动实验、摆线针轮传动实验和进行多级组合传动系统布置优化实验。如：链—齿轮及齿轮—链组合实验；链—蜗轮蜗杆及蜗轮蜗杆—链组合实验；链—摆线针轮及摆线针轮—链组合实验等26组机械传动方案测试搭接实验；
4、可用于生产科研实际，在10N.m-50N.m范围内对各种新型齿轮减速器、变速轴承减速器的测试。

二、机械系统搭建实验台传动系统组合方案：
1、 V带传动实验
变频调速电机—10N转矩转速传感器—V带及带轮—50N转矩转速传感器—磁粉制动器
2、同步带传动实验
变频调速电机—10N转矩转速传感器—同步带及同步带轮—50N转矩转速传感器—磁粉制动器
3、链轮传动实验
变频调速电机—10N转矩转速传感器—滚子链及链轮—50N转矩转速传感器—磁粉制动器
4、齿轮传动实验
变频调速电机—10N转矩转速传感器—直齿圆柱齿轮变速组合—50N转矩转速传感器—磁粉制动器
5、摆线针轮传动实验
变频调速电机—10N转矩转速传感器—摆线针轮减速器—50N转矩转速传感器—磁粉制动器
6、蜗轮蜗杆传动实验
变频调速电机—10N转矩转速传感器—蜗轮减速器—50N转矩转速传感器—磁粉制动器
7、 V带—齿轮组合实验
变频调速电机—10N转矩转速传感器—V带及带轮—直齿圆柱齿轮变速组合—50N转矩转速传感器—磁粉制动器
8、齿轮—V带组合实验
变频调速电机—10N转矩转速传感器—直齿圆柱齿轮变速组合—V带及带轮—50N转矩转速传感器—磁粉制动器
9、同步带—齿轮组合实验
变频调速电机—10N转矩转速传感器—同步带及同步带轮—直齿圆柱齿轮变速组合—50N转矩转速传感器—磁粉制动器
10、齿轮—同步带组合实验
变频调速电机—10N转矩转速传感器—直齿圆柱齿轮变速组合—同步带及同步带轮—50N转矩转速传感器—磁粉制动器
11、链—齿轮组合实验
变频调速电机—10N转矩转速传感器—滚子链及链轮—直齿圆柱齿轮变速组合—50N转矩转速传感器—磁粉制动器
12、齿轮—链组合实验
变频调速电机—10N转矩转速传感器—直齿圆柱齿轮变速组合—滚子链及链轮—50N转矩转速传感器—磁粉制动器
13、 V带—链传动组合实验
变频调速电机—10N转矩转速传感器—V带及带轮—滚子链及链轮—50N转矩转速传感器—磁粉制动器
14、链—V带组合实验
变频调速电机—10N转矩转速传感器—滚子链及链轮—V带及带轮—50N转矩转速传感器—磁粉制动器
15、 V带—蜗轮蜗杆组合实验
变频调速电机—10N转矩转速传感器—V带及带轮—蜗轮减速器—50N转矩转速传感器—磁粉制动器
16、蜗轮蜗杆—V带组合实验
变频调速电机—10N转矩转速传感器—蜗轮减速器—V带及带轮—50N转矩转速传感器—磁粉制动器
17、同步带—蜗轮蜗杆组合实验
变频调速电机—10N转矩转速传感器—同步带及同步带轮—蜗轮减速器—50N转矩转速传感器—磁粉制动器
18、蜗轮蜗杆—同步带组合实验
变频调速电机—10N转矩转速传感器—蜗轮减速器—同步带及同步带轮—50N转矩转速传感器—磁粉制动器
19、链—蜗轮蜗杆组合实验
变频调速电机—10N转矩转速传感器—滚子链及链轮—蜗轮减速器—50N转矩转速传感器—磁粉制动器
20、蜗轮蜗杆—链组合实验
变频调速电机—10N转矩转速传感器—蜗轮减速器—滚子链及链轮—50N转矩转速传感器—磁粉制动器
21、 V带—摆线针轮组合实验
变频调速电机—10N转矩转速传感器—V带及带轮—摆线针轮减速器—50N转矩转速传感器—磁粉制动器
22、摆线针轮—V带组合实
变频调速电机—10N转矩转速传感器—摆线针轮减速器—V带及带轮—50N转矩转速传感器—磁粉制动器
23、同步带—摆线针轮组合实验
变频调速电机—10N转矩转速传感器—同步带及同步带轮—摆线针轮减速器—50N转矩转速传感器—磁粉制动器
24、摆线针轮—同步带组合实验
变频调速电机—10N转矩转速传感器—摆线针轮减速器—同步带及同步带轮—50N转矩转速传感器—磁粉制动器
25、链—摆线针轮组合实验
变频调速电机—10N转矩转速传感器—滚子链及链轮—摆线针轮减速器—50N转矩转速传感器—磁粉制动器
26、摆线针轮—链组合实验
变频调速电机—10N转矩转速传感器—摆线针轮减速器—滚子链及链轮—50N转

三、机械系统搭建实验台主要技术参数及性能指标：
（1）本实验台采用新型的扭矩传感器,与传统的扭矩传感器相比具有体积小巧测试精度高,全数字输出,无须三相电源,可直接测静态和低转速扭矩而无需额外的辅助设备,可自动校零,正反转无须重新标定等诸多优点,非常适合现代实验设备使用
（2）一般的机械传动实验台采用简单的机电组合设计，具有一定的自动控制功能。新实验台应采用自动控制测试技术与虚拟仪器理论进行设计，所有电机程控起停，转速程控调节，负载程控调节，整台设备能够自动进行数据采集处理、工况控制与实验结果自动输出，具有参数可视化的高智能化产品。
（3）测控系统，采用ARM Cortex-M3内核CPU作为数据采集及处理单元，能将实验台各传感器数据实时采集和分析处理，并能在7英寸32位真彩色液晶触摸屏上显示各参数实时数据，方便观察分析实验过程及特征，同时用户可通过交互按钮，设置各项参数，及手动、自动采集关键点数据，并自动保存在内部数据列表内，可随时查看数据列表，通过PID调节实现恒转速、恒转矩控制，采用标准网络通信方式稳定高效，设备间可组成实验台网络，通过单主机有线或无线控制网络内的任一台设备。（提供实物实验台通过触摸屏设置测控系统网络通信IP地址网关及网络参数视频，提供通过笔记本电脑通过无线方式控制多台机械传动方案优化综合检测实验台网络内实验台控制的功能视频要求能完整控制实验台采集数据控制转速转矩加载等证明该功能演示视频）。
（4）可以使用局域网络与PC联机，PC机软件可以实现数据测试、数据上传、保存实验数据、根据需求绘制实验曲线，生成实验报告等功能，。
（5）测试软件系统资源：配套虚拟仿真教学与实验立体软件资源和实验室安全教育仿真软件
（5.1）集成机械类实训室安全教育讲堂仿真软件，采用虚拟仿真和动画演示形式能够使学生掌握各种安全操作规程、用电安全、人身的触电方式及触电急救方法；过电压及防火防爆、火灾的预防、各种灭火器的使用和火灾逃生的方法等，集成实训室安全教育理论知识并设计有考核问答采用做题方式强化学习效果（提供软件功能截图）。
（5.2）实验台贴有二维码，通过手机或移动终端扫描二维码可进入虚拟仿真实验系统，该系统采用重力引擎技术，所有模型包括螺丝与实物1:1建模设计使虚拟软件系统具有实际的物理意义，虚拟实验系统，可通过用户交互操作，360度旋转，放大缩小，拆装搭建机械传动方案练习，并能完成完成的实验过程，可通过操作与实物一模一样的操作面板操作控制实验台（投标现场须用手机扫描二维码演示该功能或上传演示视频）
（5.3）▲配套钳工加工&机械传动装调教学资源系统软件 1套，1）基于Windows 操作系统BS/CS 混合结构开发，支持服务端和客户端独立安装，支持 Windows 操作系统移动客户端，支持互联网和局域网，产品能够在正版Windows 7/Windows 8/Windows 10等操作系统正常运行。
2）特性：2.1）主要功能
a)系统架构：教学系统基于Windows 操作系统BS/CS 混合结构开发，支持服务端和客户端独立安装，支持 Windows 操作系统移动客户端，支持互联网和局域网，产品能够在正版 Windows 7/Windows 8/Windows 10等操作系统正常运行。
b) ▲系统总体功能：集成项目教学资源库、机械传动装调实训系统、钳工加工装配实训系统、量具工具库、基础知识资源库、考核测评、课程任务7大功能模块，系统支持后台自定义功能使用权限，可分别选择学生或者教师身份登录。
c) 项目教学资源详细要求如下：
机械传动教学资源：
a.机械传动系统认识；b.联轴器与轴对中；c.带传动；d.链传动；e.轴承、密封与润滑；f.模拟车床机构装配与调整；g.项目考核及评价；h.工作任务总结。
钳工加工工艺训练教学资源：
a.划线技能训练；b.锯销技能训练；c.刮削技能训练；d.錾削技能训练；e.螺纹加工技能训练；f.研磨技能训练；g.锉削技能训练；h.铆接技能训练；i.矫正与弯形技能训
d) 教学课程展示形式：课程采用项目式和教学活动教学，每个教学项目或活动包含学习目标，详细记录讲解生产工艺的每一个细节和现场师傅的每一操作步骤，实训模块包含引导学习模式和实验模式。
e) 考核测评：系统提供项目教学资源库配套的考核测评内容，其中选择题、判断题系统可自动评分，并提供教师端手工录入或者通过excel批量导入测评试题。教师端能手工录入或者通过excel批量导入测评试题。
f) 教学管理：系统提供教师端进行学生分组、考勤、自动成绩统计与分析、自动耗材统计、模型后台管理等功能。
g) ▲系统开放性：系统支持教师通过网络登录后台自定义教学课件(可以进行文字编辑、插入视频(支持流行的视频格式， swf、avi、mp4、 rm 等等)、图片、 PPT、Word、压缩文件附件和美观排版等功能)、考核测评内容、教学过程视频录像。（须提供钳工加工&机械传动装调教学资源系统软件完整功能演示视频和高清截图不少于5张）
（5.4）配套机械传动方案优化检测实验模块虚拟仿真实验系统，该系统依据实物1:1建模设计，将实物的所有功能虚拟化，保持和实物操作的一致性，包括调速旋钮的调节和实物一致通过拖转旋钮调节速度电机速度、磁粉制动器的制动力调节旋钮操作。切换实验视角等一系列实物操作步骤虚拟化，软件包含实验台的结构及原理介绍，该项功能通过文字与交互动画形式体现，把本实验台的设计理论，和结构特点形象展示，与实验台形成高效的互动。虚拟实验界面功能包含数据采集界面，实验视角，实验台可360度，任意放大缩小，搭接方案切换，搭接方案虚拟搭接，与拆卸过程。零部件爆炸效果图，控制台打开与关闭，实验数据采集界面集成在软件系统内，同步实验台的彩色液晶屏幕数据，可通过控制面板的按键实现实验数据采点与曲线拟合操作，虚拟实验的过程展现效果和实物一模一样，对于新手使用，软件设置有引导实验模式功能，可以通过软件内置的引导提示一步一步进行实验，直到完成实验并形成实验报告（须提供软件功能演示视频和不少于5张高清截图）
（6）其他：主要技术指标参数，中标后用户有权利要求中标单位按参数指标逐项演示验证。

1、动力部分
1) 三相感应变频电机：
额定功率0.75KW；
同步转速1500r/min；
输入电压380V。
2) 变频器：
变频范围 2～200 HZ；
功率：0.75KW；
2、测试部分
1) 转矩转速传感器：
额定转矩 10N.m；
转速范围 0～6000r/min。
2) 转矩转速传感器：
额定转矩 50N.m；
转速范围 0～6000r/min。
3、被测部分
1) 直齿圆柱齿轮减速器：
减速比 1：5；
齿数Z1=19；
Z2=95。
2) 摆线针轮减速器：
减速比1：9。
3) 蜗轮减速器：
减速比 1：10；
蜗杆头数Z1=1；　
中心距a=50ｍｍ。
4) 同步带传动：
带轮齿数Z1=18 Z2=25 ；
节距LP=9.525；
L型同步带 3×16×80。
5) 三角带传动：
带轮基准直径 D1=70mm、D2=115mm；
0型带L内=900mm；
带轮基准直径 D1=76mm D2=145mm
带轮基准直径 D1=70mm D2=88mm；
0型带L内=630mm。
6) 链传动：
链轮 Z1=17 、Z2=2；
滚子链 08A－1×72；
滚子链 08A－1×52；
滚子链 08A－1×68。
4、磁粉加载：
磁粉制动(加载)器：额定转矩50N.m；
激磁电流0～2A；
允许滑差功率1.1KW。
5、主实验台：
以型钢作为主框架、1.5mm厚的优质铁皮（经特殊防锈处理）等制作而成，全部经过特殊防锈处理、放光喷塑，外形美观大方；
实验平台采用厚度为60mm的铸造平板，经过刨、铣、磨等多道加工工艺制作而成，多条T形槽可方便的固定各种加速器、轴承座；
6、电气控制面板及控制台：
采用一体成型控制面板，集成7英寸彩色触摸液晶屏，支持网络接口通信，可组网。
触摸液晶屏：1块 7英寸分辨率800X480 。
电气控制台：采用桌式框架结构并布置数据采集控制与显示系统，
外形尺寸：约1500×760×1200mm
重量：约245kg
数据采集控制软件。

四、机械系统搭建实验台详细配置单

序号	名称	型号	数量	备注
1	工作台及电器控制柜	SG-JLC01	1台	上海朔光
2	数据采集卡	MDU	1张
3	接线端子	ADAM-3968	1张
4	电缆	PCL-1068-2E	1根
5	转矩转速传感器	量程10NM	1台	三承恒薇
6	转矩转速传感器	量程50NM	1台	三承恒薇
7	三相变频调速电机	AC380V 0.75KW 1480R/MIN	1台	德东电机
8	变频器	AC220V 0.75KW	1台	纬创
9	磁粉制动(加载)器	FZ-5 50NM	1台	海安前卫
10	磁粉加载器控制电源	面板IV	1台	海安前卫
11	齿轮减速箱	1：5	1台	标准件
12	摆线针轮减速器	1：9	1台	标准件
13	蜗轮减速器	1：10	1台	标准件
14	带轮组件	75V	1件	上海朔光
15	带轮组件	112V	1件	上海朔光
16	带轮组件	150V	1件	上海朔光
17	带轮组件	180V	1件	上海朔光
18	V型带	SPZ（Z）710（700）	1根	上海朔光
19	V型带	SPZ（Z）1000（1080）	1根	上海朔光
20	链轮组件	18齿	1件	上海朔光
21	链轮组件	36齿	1件	上海朔光
22	滚子链	08A－1×58	1条	上海朔光
23	滚子链	08A－1×56	1条	上海朔光
24	18齿同步带轮组件	节距LP=9.525	1件	上海朔光
25	28齿同步带轮组件	节距LP=9.525	1件	上海朔光
26	同步带	节距LP=9.525	2根	上海朔光
27	支撑底座		3块	上海朔光
28	变频电机及NJ0D型转矩转速传感器底座	加工件	1件	上海朔光
29	NJ1D型转矩转速传感器及磁粉制动(加载)器底座	加工件	1件	上海朔光
30	齿轮减速箱底座	加工件	1件	上海朔光
31	摆线针轮减速器底座	加工件	1件	上海朔光
32	蜗轮减速器底座	加工件	1件	上海朔光
33	柱销	加工件	40根	上海朔光
34	联接螺栓		若干	GB
35	T型螺栓	M10	若干	GB
36	活动扳手	150mm	1把	GB
37	活动扳手	250mm	2把	GB
38	螺丝刀		1套	GB
39	内六角扳手		1套	GB
40	拉马	150mm	1付	GB
41	机油壶		1个	GB
42	橡胶锤		1把	上海朔光
43	小铁锤		1把	上海朔光
44	接线板		1个	上海朔光
45	尖嘴钳		1把	上海朔光
46	实验指导书		1本	上海朔光
