SGGD-12 低压供配电技术实训装置

SGGD-12 低压供配电技术实训装置


一、概述
低压供配电技术实训装置是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容,结合实际配电系统而设计的实训教学设备。含多种GCK低压电气控制柜组成多种配电线路,0.4 KV电压等级的配电柜。改变了屏式演试模式,贴近工程现场。

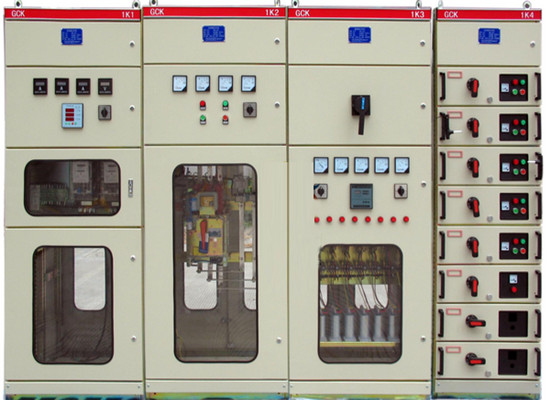

标准配置(单回路供电)是由进线柜(受电柜)、计量柜、补偿柜、低压出线柜(馈电柜)组成。
采用柜式供配电系统,可以使学生建立起良好的职业习惯,全面掌握安全操作要领。
适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。

低压供配电技术实训装置具有:
⑴全面性,能够使学生对供配电系统的一、二次系统有比较全面的了解,熟悉配电设备的供配电方式;
⑵系统性,真实反映供配电系统的结构;
⑶实操性,以较真实的工作现场,达到现场教学的目的,在提高学生动手能力的基础上,加深对理论知识的理解;
⑷安全性,在进线柜前段增加漏电断路器,成套设备具有短路、过载等保护方式。开门断电控制,为保证安全,除计量柜外,所有柜体配有开门断电的继电控制装置。
⑸示教性,配电成套装置柜体全部开有观察窗,使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。

二、低压供配电技术实训装置的功能和实训项目
包含不同的低压配电柜,覆盖了常见的低压供配电的配置。
柜体安装方式为整体安装方式。进出线方式为上(下)进出线。
低压柜采用分段式母线连接方式,与下引母线和引出排进行软连接,学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。

部分实训项目:
1、 配电系统运行方式实训
2、 低压配电设备的倒合闸操作实训
3、 互感器实训
⑴ 电流互感器接线方式
⑵ 有功、无功电度表的接线实训
⑶ 多功能综合仪表接线实训
⑷ 抄表实训
4、开关电器实训
⑴低压框架断路器的原理与接线
⑵低压塑壳断路器的原理与接线
⑶隔离开关的原理与接线
5、手动功率因数补偿实训
6、自动功率因数补偿实训
7、低压配电线路分级保护实训
8、接地保护实训
9、0.4KV照明系统配电实训
10、0.4KV动力系统配电实训
11、 安全操作规程培训
12、 供配电工、维修电工职业技能鉴定考核训练

三、低压供配电技术实训装置主要配置、功能及主要性能、技术指标

序号 设备名称 规格/型号 数量
(套)
用途 功能要求 主要性能及技术指标
1 进线柜 GCK 1 总电源
控制
1、附进线带漏电空气开关(板后操作)
2、主断路器可以手动操作也可以电动操作
3、带有进线电压指示仪表
4、可以进行各相电压转换操作
5、有三相电流指示仪表
6、断路器板前操作
7、设备带有前后有隔离保护钢板
8、前后开有观察窗
9、进线方式:上下均可进出线
1、断路器:DW15-630/160A
2、电压表:6L2-V 450V
3、电流表:6L2-A
4、互感器:BH-0.66
5、电压转换开关:LW5-16YH3/3
6、空气开关(带漏电保护):DZ15LE
2 计量柜 GCK 1 电能
计量
1. 有功功率显示
2. 无功功率显示
3. 有功电能计量
4. 无功电能计量
5. 综合显示仪表
6. 电压显示
7. 电流显示
8. 前后开有必要的观察窗
1. 电流互感器:BH-0.66
2. 三相四线有功电度表:DTS196
3. 三相四线无功电度表:DXS196
4. 有功功率显示:6L2-KW
5. 无功功率显示:6L2-VAR
6. 电压表(指针式):6L2-V
7. 电流表(指针式):6L2-A
8. 综合显示仪表(数显式):PY194E-2S4
3 补偿柜 GCK 1 功率因
数补偿
1. 手动控制功能
2. 自动控制功能
3. 补偿电容自动放电功能
4. 补偿电容自恢复功能
5. 前后带有观察窗
6. 电容保护采用断路器保护
7. 功率因数显示
8. 前后开有观察窗
1. 补偿电容器:BSMJ0.4
2. 接触器:CJ19
3. 小型断路器:DZ47
4. 功率因数表:6L2-C0$
5. 自动补偿控制器:JKL5CF
4 出线柜
(动力及照明柜
GCK 1 动力及照明控制 1. 抽屉式,带有机械连锁机构,
2. 带有隔室
3. 每个控制单元带有断电保护和电压指示
4. 每个柜体6支路(动力3个支路,照明三个支路),每支路控制电流16A
1. 塑壳开关:AAM1
2. 接触器:CJX4
3. 电压表:99T1

四、其他
⑴使用环境条件
1、周围空气温度不高于+40℃,不低于-5℃,在24小时内平均温度不高于+35℃。
2、相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度,如+20℃时为90%;
3、空气清洁,无腐蚀性及爆炸性气体,无导电及能破坏绝缘的尘埃;
4、无显著摇动和冲击振动的场合,垂直安装,倾斜度不应大于5度;
5、海拔高度不超过2000米;
6、成套设备适用于以下温度运输和储存;-25℃至+55℃。在短时间内(不超过24小时)不超过+70℃。
⑵主要技术参数
①、额定绝缘电压:直流660V
②、额定工作电压:交流380V
③、辅助电路额定工作电压:交流380V、220V
④、母线额定电流:100A
⑤、分支母线额定电流:10~16A;
⑥、柜体尺寸:柜高:2000mm,柜宽:600mm(800 mm),柜深:800mm
⑶结构特征
①、柜体由薄钢板冲压成形,采用标准化设计,结构零-件通用性强,机械强度高。
②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证使用安全。
③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④、机械联锁:GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启以保证安全。
⑤、受电开关及GCK柜的抽屉都具有两个位置:接通位置及断开位置。


低压供配电技术实训装置配置清单
序号 组件名称 规格型号 单位 数量 备 注
1 壳体 GCK 2000*800*1000 1 高*宽*深
2 主断路器 万能式断路器 1 控制电压220V
3 漏电断路器 DZ15LE-100/4901 100A 1 100~300MA
4 电流表 6L2-100/5 3
5 电压表 6L2-450V 1
6 信号灯 ND16-22/220V 2 红绿各1个
7 按钮 NP2-BA 2 红绿各1个
8 中间继电器 JZX-22F/2Z AC220V 1
9 端子 UK-2.5 10
10 熔断器 RT28-32/3A 5
11 转换开关 LW5D-16/3 1 电压转换
12 漏电断路器 DZ15LE-63/4300 16A 1
13 电流互感器 BH0.66 100/5 3
14 铝排   1
15 电线及辅助材料   1
电能计量柜
序号 组件名称 规格型号 单位 数量 备 注
1 壳体 GCK 2000*800*1000 1 高*宽*深
2 三相四线有功电度表 DTS862-4 1
3 三相三线无功电度表 DS862-4 1
4 电压表 PZ777 1 数显式
5 电流表 PA777 1 数显式
6 多功能仪表 PD777 1 数显式
7 转换开关 LW5D-16/3 1 电压转换
8 端子 UK-2.5 20
9 熔断器 RT28-32/3A 5
10 电流互感器 BH0.66 100/5 3
11 铝排   1
12 电线及辅助材料   1
功率补偿柜
序号 组件名称 规格型号 单位 数量 备 注
1 壳体 GCK 2000*800*1000 1 高*宽*深
2 隔离开关 QSA-160A/3 1
3 小型断路器 DZ47-60/3 16A 8
4 电容接触器 CJ19-2510A 8 控制电压220V
5 电容器 BZMJ-0.4-6KVAR 8
6 电流表 6L2-100/5 3
7 电压表 6L2-450V 1
8 电流互感器 BH0.66 100/5 3
9 功率补偿控制器 NKW-8 1
10 功率补偿转换开关 UK-2.5 20 手自动切换
11 信号灯 ND16-22/220V 8 红色
12 电流互感器 BH0.66 100/5 3
13 铝排   1
16 电线及辅助材料   1
出线柜
序号 组件名称 规格型号 单位 数量 备 注
1 壳体 GCK 2000*1000*800 1
2 塑壳断路器 智能塑壳断路器 6
3 接触器 CJX2-1810 5 控制电压220V
4 按钮 NP2-BA 10 红绿各5个
5 信号灯 ND16-22/220V 11 红6绿5
6 熔断器 RT28-32/3A 6
7 电流表 99T1 50/5 6
8 铝排   1
9 电线及辅助材料   1
