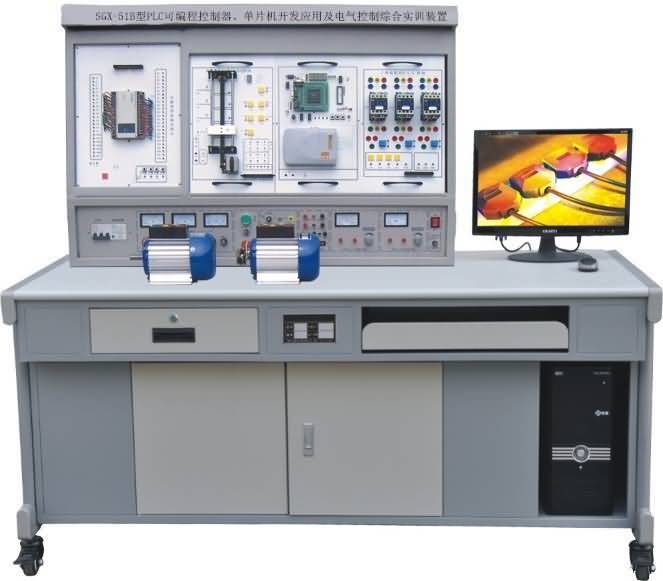

SGX-51B型PLC可编程控制器、单片机开发应用及电气控制综合实训装置


一、概述
PLC可编程控制器、单片机开发应用及电气控制综合实训装置,PLC部分集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实训挂箱、实物等于一体,可直观地进行PLC的基本指令训练,多个应用广泛的PLC实际应用模拟实验和实物控制实训,也为高层次的设计开发实验实训提供良好的条件。为了结合教学要求,设计过程中参考了国内多种教材,从中精选出最具典型性的实训实验项目,配备三相鼠笼异步电机及继电器,能完成多个电气控制项目训练。
单片机开发应用部分功能强大,实训内容丰富,可完成单片机接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等众多项目训练。

PLC挂箱:

单片机挂箱:


二、特点
1.PLC可编程控制器、单片机开发应用及电气控制综合实训装置,采用组件多结构更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。
2.双口接线法PLC主机与实验挂箱之间的连接即可采用自锁采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连接速度,与单一连接法相比具有绝对优越性
3.PLC实训对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。
4.单片机实训项目丰富,结构科学、合理。
5.采用三菱FX系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。
6.组态棒图教学 采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。

三、装置构成
(一)PLC部分
1.PLC可编程控制器实训台:提供三相电源,直流稳压电源及安全保护装置
2.PLC可编程控制器实训装置(挂箱规格:40×24×6cm)
1)PLC001  交通信号灯PLC自动控制
2)PLC002  搅拌器的PLC自动控制
3)PLC003  LED数码管显示PLC自动控制
4)PLC004  四层电梯的PLC自动控制 (实物)
5)PLC005  加工中心刀具库选择控制(实物)
6)PLC006  艺术彩灯造型的PLC控制
7)PLC007  电机的自动控制(实物)
8)PLC008  步进电机的PLC控制(实物)
9)PLC009  模拟电视发射塔
10)PLC010 自动送料装车系统
11)PLC011 自动售货机
12)PLC012 自动成型系统
13)PLC013 水塔自动供水系统
14)PLC014 邮件自动分拣系统
15)PLC015 自动洗衣机系统
16)PLC016 电镀系统
17)PLC017 继电器控制(一)
18)三相鼠笼电动机
19)基础实验装置
3.PLC可编程控制器操作桌
4.编程应用软件
5.PLC仿真实训软件一套
(1)通过PLASH虚拟环境实时显示PLC的运行状态
(2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查
6.工控组态软件一套:打开软件编程环境,任何实训都可以编辑出形象直观动感强、教学效果好的组态棒图,并进行实训动态跟踪教学。
7.PLC可编程控制器(接口都已引到面板)及转接通迅电缆。
8.电脑或手持编程器(用户自备或代购)

(二)单片机部分

  DP–01




单片机实验挂箱(一)
LED点阵显示模块
点阵式字符液晶显示模块
8253定时计数器
A/D转换
D/A转换、
V/F转换、F/V转换
串行EEPROM、
EEPROM、
Flash   Rom、
SRAM、
I2C总线接口
  DP–02

单片机实验挂箱(二)
8251串引口扩展
232总线串引接口
单片机最小应用系统1
单片机最小应用系统2
拔码开关输出
  DP–03

单片机实验挂箱(三)
ISD   1420语音控制
IC卡读写接口
实时时针/日历
USB接口
RS232转RS485接口
  DP–04


单片机实验挂箱(四)
8279接口电路
8255   I/O扩展
8155   I/O扩展
动态扫描显示模块
转换接口
MC14433
整列式键盘实验模块
  DP–05


单片机实验挂箱(五)
步进电机驱动程序示列
温度传感器与温度控制
汽车转弯信号灯
十字路口交通灯
数字频率计
看门狗
  DP–06



单片机实验挂箱(六)
十六位逻辑电平显示
继电器控制接口
常用器件接口
八位逻辑电平输出
单项脉冲
扬声器
串引静态显示模块
查询式键盘
  DP–7

单片机实验挂箱(七)
主功能逻辑笔
多功能密码锁
直流电动机驱动
步进电机驱动
微型打印机与单片机的接口
  DP–08 单片机实验挂箱(八) 单片机与CPLD实验模块
伟福SH51仿真器

四、技术性能
1、输入电源:三相四线电源,输入时指示灯亮。
2、电源输出:有漏电型保护器、过载、短路保护装置。
A.三相四线380V输出,由三只电压表指示输出电压
B.~220V通过安全插座输出
C.+24V/2A直流稳压输出(数显)
D.+5V/1A直流稳压输出(数显)
E.±12V/1A直流稳压输出(根据装置需求而定)
3、PLC可编程控制器:
品牌、型号:三菱FX1N­40–40mR(输入24点,输出16点)
4、重量:100Kg
5、外形尺寸:160×75×150 cm

五、基本实训项目
(一)PLC控制部分
1)与、或、非逻辑功能测试
2)定时器、计数器功能测试
3)跳转、分支功能训练
4)移位寄存器测试
5)数据处理功能训练
6)微分、位操作测试
7)交通信号灯PLC自动控制
8)搅拌器的PLC自动控制
9)LED数码官显示PLC自动控制(实物)
10)四层电梯的PLC自动控制(实物)
11)加工中心刀具库选择控制(实物)
12)艺术彩灯造型的PLC控制
13)电机的自动控制(实物)
14)步进电机的PLC控制(实物)
15)模拟电视发射塔实验
16)自动送料装车系统控制
17)自动售货机
18)自动成型训练
19)水塔自动供水控制系统
20)邮件自动分拣
21)自动洗衣机控制系统模拟训练
22)电镀过程控制
23)三相鼠笼式异步电动机点动控制和自锁控制(实物)
24)三相鼠笼式异步电动机联动正反转控制(实物)
25)三相鼠笼式异步电动机带延时正反转控制(实物)
26)三相鼠笼式异步电动机Y/△转换起动控制(实物)
27)MSGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验
28)针对实验项目的具体要求,学生自行编辑组态棒图进行实验。
(二)单片机部分
1.存储器块清零
2.二进制到BCD码转换
3.二进制到ASCII码转换
4.程序跳转表
5.内存块移动
6.数据排序
7.P1口输入、输出实验
8.继电器控制实验
9.用74LS244读入数据
10.用74LS273输出数据
11.串行数据转换并行数据
12.并行数据转换串行数据
13.PWM转换电压实验
14.音频控制实验
15.8255输入、输出实验
16.8155输入、输出实验
17.5LED静态串行显示实验
18.6LED动态扫描显示实验
19.查询式键盘实验
20.阵列式键盘实验
21.计数器实验
22.定时器实验
23.8253定时器实验
24.外部中断实验
25.串行口通讯实验
26.ADC0809模数转换实验
27.DAC0832数模转换实验
28.MC14433模数转换实验
29.EEPROM外部数据程序存储器实验
30.SRAM外部数据存储器扩展实验
31.93C46串行EEPROM数据读写实验
32.电子时钟实验
33.电子琴模拟实验
34.打印机控制实验
35.汽车转弯信号灯控制实验
36.温度传感器温度控制实验
37.温度过程控制模拟实验
38.五相步进电机模拟实验
39.计算器实验
40.数字频率计实验
41.V/F转换实验
42.F/V转换实验
43.LED点阵显示实验
44.字符液晶显示屏控制实验
45.8279键盘扫描显示实验
46.看门狗实验
47.8251串行口扩展通讯实验
48.I2C总线读写实验
49.RS232转RS485实验
50.USB接口实验
51.十字路口交通灯控制实验
52.五功能逻辑笔实验
53.直流电机驱动调速实验(实物)
54.步进电机驱动实验(实物)
55.IC卡读写实验
56.实时时钟/日历控制实验
57.语音芯片控制实验
58.单片机与CPLD实验
59.8051与PC机串行口通讯实验
60.Flash Rom外部程序存储器实验
61.多功能密码锁实验

PLC可编程控制器、单片机开发应用及电气控制综合实训装置配置清单(1台)
名     称 型     号 数量 单 位
PLC主机 FX1N-40MR 1
三菱通讯电缆 SC-09 1
PLC实训挂箱(面板为整块敷铜板经特殊工艺加工能而成 ,因而连线少,接触可靠,故障率低,美观大方,后盖用工程塑料注塑一次成型,工艺先进)

交通信号灯的PLC控制 1
搅拌器的PLC自动控制 1
LED数码管PLC控制 1
四层电梯的PLC控制 1
加工中心刀具库选择控制 1
艺术彩灯的PLC控制 1
电机的自动控制 1
步进电机的PLC控制 1
基础实验 1
水塔自动控制 1
洗衣机自动控制 1
邮件分检系统 1
自动售货机 1
自动成型系统 1
模拟电视发射塔 1
自动送料装车系统 1
电镀自控系统 1
交流接触器实验挂箱(1) 1
单片机实训挂箱(面板为整块敷铜板经特殊工艺加工能而成   ,因而连线少,接触可靠,故障率低,美观大方,后盖用工程塑料注塑一次成型,工艺先进)

单片机实验挂箱1 1
单片机实验挂箱2 1
单片机实验挂箱3 1
单片机实验挂箱4 1
单片机实验挂箱5 1
单片机实验挂箱6 1
单片机实验挂箱7 1
单片机实验挂箱8 1
电机 380V   180W 双速电机 1
软件 仿真教学软件 1
工控组态软件
演示板原程序及三菱编程软件
单片机演示源程序
单片机仿真软件
实训桌 实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、而磨高密度板、结构坚固,造型美观大方。桌子左右各设有两个抽屉(带锁)。

1
实验屏 控制屏为铁质双层亚光密纹喷塑结构,铝质面板
说明书 PLC实验指导上册 1
PLC实验指导下册 1
单片机实验指导
PLC连接线 红色100CM Φ3 60
黑色100CM Φ3 2
系统排线 50P 1
黄色(短线)20CM  Φ3 15
蓝色(短线)20CM  Φ3 15
黑色(短线)20CM  Φ3 15
单片机连接线 8P排线 4
9P  D型3米串口线 1
25P D型并行口线 1
仿真器USB线 1
CPLD并行下载线 1
网线 每张桌子 4
