分 项 |
说 明 |
|
装置功能 |
1、通过进行再沸器温控操作；塔釜液位测控操作；采出液浓度与产量联调操作，实现间歇精馏岗位技能培训。
2、通过进行全塔性能测定；连续进料下部分回流操作；回流比调节；冷凝系统水量及水温调节；进料预热系统调节；塔视镜及分配罐状况控制，实现连续精馏岗位技能培训。
3、通过进行再沸器温控操作；塔釜液位测控操作；采出液浓度与产量联调操作。冷凝系统水量及水温调节；进料预热系统调节；塔视镜及分配罐状况控制；实现精馏现场工控岗位技能培训。
4、通过进行全塔温度、浓度分布检测；全塔、各液相检测点取样分析操作；塔流体力学性能及筛板塔气液鼓泡接触控制，实现质量控制岗位技能培训。
5、通过计量泵、变频器、涡轮流量计、电压变送器、功率变送器、压力变送器、热电阻、声光报警器、调压模块及各类就地弹簧指针表等的使用，单回路、串级控制和比值控制等控制方案的实施，实现化工仪表岗位技能培训。
6、通过现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。 |
|
整机参数 |

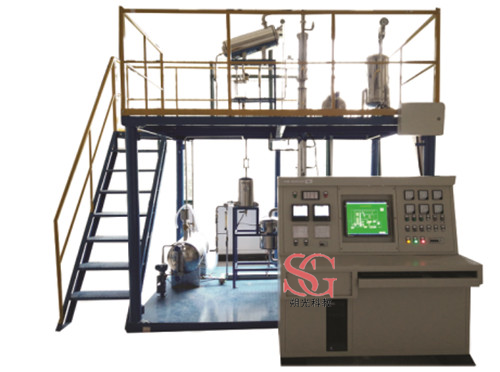

设备主体：3700x2000x3500mm(长x宽x高)，(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。 |
|
电气系统 |
标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸: 1400x800x1300mm(长x宽x高)。 |
|
公用设施 |
水：冷凝器冷却水由现场接入。
电：电压AC380V，功率2KW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。 |
|
主要设备 |
进料泵、回流泵、出料泵：计量泵，变频控制。
循环泵：不锈钢，型号BP18GR-15，10L/min。
真空泵：2XZ -2 ,380V 抽气量2L/S。
精镏塔：主体304不锈钢φ76x100mm，共15节，带玻璃观测段，上、下段，304不锈钢φ76x200mm；塔板为筛板。
原料液预热器：304不锈钢φ50x300mm，功率0.6kW。
塔底再沸器：304不锈钢φ159x300mm，功率2.5kW。
塔顶冷凝器：304不锈钢水冷，面积0.4m2（Φ108x400mm，带折流板）。
塔顶再冷器：304不锈钢水冷，面积0.2m2（Φ108x400mm）。
塔底冷凝器：304不锈钢水冷，面积0.2m2（Φ108x400mm）。
原料液储罐：304不锈钢φ300x400mm。
塔顶产品储罐：304不锈钢φ219x400mm。
塔底产品储罐：304不锈钢φ273x400mm。
塔顶凝液罐：304不锈钢φ76x400mm。
真空缓冲罐：304不锈钢φ219x400mm。
联想计算机：CPU双核2.0，2G DDR2内存，硬盘500G，光驱，鼠标，键盘，显示器：19”液晶显示屏。二年质保。操作系统：中文专业版WINXP。 |
|
上位机监控软件 |
RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套。 |
|
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
|
|
原料预热器出口温度控制 |
PT100 铂电阻 |
宇电AI708 |
调压模块 |
|
|
精馏塔塔顶温度控制 |
PT100铂电阻 |
宇电AI708 |
自控 |
|
|
精馏塔塔板温度 |
PT100 铂电阻 |
宇电AI702 |
自控 |
|
|
精馏塔塔釜气相温度 |
PT100 铂电阻 |
宇电AI501 |
自控 |
|
|
再沸器加热电压控制 |
电压变送器 |
宇电AI518 |
调压模块 |
|
|
塔顶冷凝器气相进口温度 |
双金属温度计 |
现场显示 |
阀控 |
|
|
塔顶冷凝器冷却水出口温度 |
双金属温度计 |
现场显示 |
阀控 |
|
|
塔顶冷凝器产品出口温度 |
双金属温度计 |
现场显示 |
阀控 |
|
|
塔底换热器冷却水出口温度 |
双金属温度计 |
现场显示 |
阀控 |
|
|
塔底换热器产品出口温度 |
双金属温度计 |
现场显示 |
阀控 |
|
|
回流液进塔温度 |
双金属温度计 |
现场显示 |
阀控 |
|
|
原料泵出口温度 |
双金属温度计 |
现场显示 |
阀控 |
|
|
冷却水进口温度 |
双金属温度计 |
现场显示 |
阀控 |
|
|
精馏塔塔底压力 |
压力变送器 |
宇电AI501 |
自控 |
|
|
精馏塔顶部出口压力 |
压力变送器 |
宇电AI501 |
自控 |
|
|
真空缓冲罐压力 |
指针压力表 |
现场显示 |
阀控 |
|
|
原料罐压力 |
指针压力表 |
现场显示 |
阀控 |
|
|
产品罐压力 |
指针压力表 |
现场显示 |
阀控 |
|
|
塔底产品流量 |
玻璃转子流量计 |
现场显示 |
阀控 |
|
|
回流液流量控制 |
转子流量计 |
现场显示 |
变频器 |
|
|
产品流量控制 |
转子流量计 |
现场显示 |
变频器 |
|
|
原料液流量控制 |
转子流量计 |
现场显示 |
变频器 |
|
|
冷却水消耗量 |
涡轮流量计 |
宇电AI708H积算 |
阀控 |
|
|
精馏塔塔釜液位控制 |
磁翻板远传液位计 |
宇电AI501报警 |
自控 |
|
|
塔顶冷凝液罐液位控制 |
磁翻板远传液位计 |
宇电AI708报警 |
自控 |
|
|
原料罐A液位 |
磁翻板远传液位计 |
宇电AI501 |
自控 |
|
|
原料罐B液位 |
磁翻板远传液位计 |
宇电AI501 |
自控 |
|
|
塔底产品罐液位 |
标尺玻璃管液位计 |
现场显示 |
自控 |
|
|
塔顶冷凝器气相进口温度 |
双金属温度计 |
现场显示 |
自控 |
|
|
塔顶冷凝器冷却水出口温度 |
双金属温度计 |
现场显示 |
自控 |
|
|
塔顶冷凝器产品出口温度 |
双金属温度计 |
现场显示 |
调压模块 |
|
|
塔底换热器冷却水出口温度 |
双金属温度计 |
现场显示 |
自控 |
|
|
塔顶产品罐液位 |
标尺玻璃管液位计 |
现场显示 |
自控 |
|
|
电消耗量 |
功率变送器 |
宇电AI708H积算 |
自控 |
