一、简介：

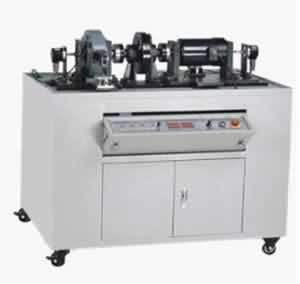

齿轮传动效率测试分析实验台齿轮传动部件 构成的减速器传动系统是机械设计的主要内容，因此对不同类型的齿轮减速器传动系统（包括联轴节）的动态了解将使学生对减速器的设计有更加深刻的认识，以提高学生的综合设计能力，同时煅练学生的动手能力。
二、技术参数：
直流调速电机（1台）：600W，调速范围0-1500rpm
圆柱齿轮传动（1台）:速比：6.26或0.16
蜗轮副传动（1台）：速比：1：10
摆线针轮传动（1台）：速比：1：9
称重传感器（2个）：5Kg,20Kg
旋转编码器（2个）：1000脉冲
磁粉制动器（1台）：最大制动扭矩25Nm
实验台外形尺寸：1000x600x750
三、性能特点：
1、齿轮传动效率测试分析实验台采用模块化设计，是一个开放式的测试平台，整个系统分为独立的三个模块：动力输入模块（原动件）、测试模块（被测件）、加载模块，测试模块可变换，随机包含圆柱齿轮模块，蜗轮蜗杆模块，摆线针轮模块，还可根据需要自己设计添加，动力输入模块和加载模块安装位置可根据被测件进行灵活安装调整。
2、 本实验台电测系统可以检测齿轮传动的输入输出转速，输入输出扭矩，不同载荷不同转速下的传动效率，系统测试软件可实时检测各参数并以动态曲线的形式显示，方便直观
