一、简介：

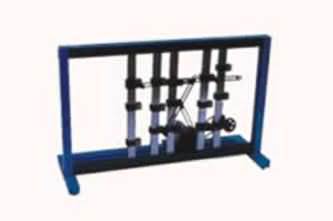

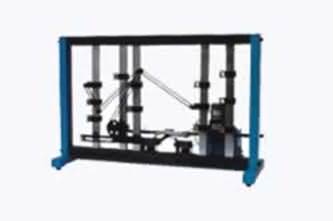

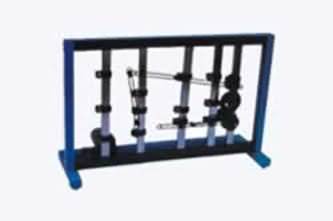

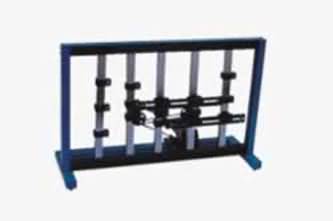

实验台由四个独立机架与驱动电机、多种长度的低副杆组、凸轮、齿轮齿条、槽轮、转动副、移动副、直线位移传感器、角位移传感器、测试分析仪及多种连接件等组成。为便于各类零件和仪器的存放和管理，配有设计精巧、合理的储物柜。
二、技术参数：
1、电机额定功率:N=25W220V行程L=700
2、交流带减速器电机功率:N=90W220V输入转速n=10r/mi
3、拼接机构运动方式：手动、电机带动（含旋转运动、直线运动）
4、机架、零部件主要材质：A3钢，45号钢表面镀铬并确保不会变形
5、实验台组建箱数量：4只/套
6、交流带减速器电极：3个/套
7、交流带直线电机：1个/套
8、实验台机架数量：4台/套>
9、实验人数：（3—4）人X四组/套
10、电源:220V交流/50HZ
11、重量：55kg/台
12、外形尺寸:100X350X660（mm）
三、功能和特点：
1、该实验台可以方便快捷地在四个机架上搭接成多种平面机构运动方案，通过手动或电机驱动实现机构的运动。零件的通用性强，精度和刚度高，使用时装拆方便。机构动作误差小，运动灵活。
2、该实验台在机构搭接完成后，还可以根据需要方便地安装上传感器，检测机构中单个或同时多个机构的位移、转角及速度、加速度等运动参数。通过配套的测试分析仪与软件，在计算机上清晰直观地观察到运动参数变化的关系曲线。
3、该实验台杆件连接长度可较大范围无级调节，可方便地安装画笔在杆件上，描绘运动轨迹（比如连杆曲线）。
