一、实验台简介：

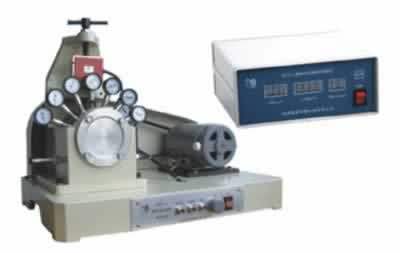

液体动压轴承实验台采用全自动检测系统对各机械参数进行信号采集和分析，可反映各机械性能参数适时变化过程，并自动绘制滑动轴承各特征曲线。利用它来观察滑动轴承的结构．测量其径向油膜压力分布和轴向油膜压力分布，测定其摩擦特征曲线。实验台系统先进、重量轻、体积小、外形美观大方、运行平稳可靠，是一种新型性能检测及分析实验台。
二、技术参数：
（1）电机额定功率：P=400w
（2）轴瓦内直径：d=70mm
（3）有效长度：B=125mm
（4）加载范围：W=0～2000N
（5）油压表精度：2.5级量程0—1MPa
（6）主轴调速范围：0-500rpm
（7）加载传感器量程：0～2000N精度：0.05%
（8）摩擦力传感器量程：0～60N精度：0.05%
（9）外形尺寸：600X430X500(mm)
（10）重量：65kg
（11）电源：220V交流/50HZ
三、实验功能:
（1）观察滑动轴承的动压油膜形成过程与现象；
（2）使用压力表测量轴承径向及轴向压力分布值；
（3）使用摩擦力传感器进行实时采样并显示轴承摩擦力矩值；
（4）采用力及转速传感器，测量轴承工作载荷及主轴转速；
（5）实验台工作载荷、摩擦力矩及主轴转速传感器信号接入实验台所配的测试仪，由单片微机控制实时采样、分析、并显示；
（6）通过抄录测试仪及压力表所显示实验数据，手动绘制出滑动轴承径向油膜压力分布曲线与承载量曲线及摩擦特性曲线；
（7）使用本公司开发的软件可进行实验仿真分析及其他重要参数测定，如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度等。也可自动绘制出滑动轴承径向油膜压力分布曲线与承载量曲线及摩擦特性曲线；
四、可完成实验：
（1）液体动压轴承油膜压力径向分布的测试分析
（2）液体动压轴承油膜压力径向分布的仿真分析
（3）液体动压轴承摩擦特征曲线的测定
（4）液体动压轴承运动模拟
（5）液体动压轴承实验的其他重要参数测定，如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度、油膜温度等
