一、简介

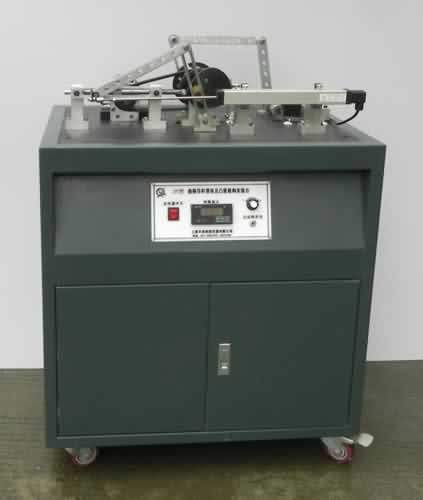

曲柄导杆滑块及凸轮机构实验台只需拆装少量的零部件，即可分别构成四种典型的传动系统，它们分别是曲柄滑块机构、曲柄导杆滑块机构、平底直动从动杆凸轮机构和滚子直动从动杆凸轮机构。而每一种机构的某一些参数，如曲柄长度、连杆长度、滚子偏心等都可在一定范围内作一些调整，通过学生拆装及调整可以加深实验者对机械结构本身特点的了解，对某些参数改动对整个运动状态的影响也会有更好的认识。
二、技术参数：
1．曲柄长度可调范围：25-45mm
2．滑块偏置可调范围：±5
3．凸轮廓线升程：30mm
4．凸轮滚子从动件偏置调节范围：±5
5．光电脉冲编码器一个，输出电压：5V脉冲数：1000P
6．电机额定功率：P=70W
7．电机转速：0-180r/min
三、实验目的：
1．通过实验，了解位移、速度、加速度的测定方法；转速及回转不均率的测定方法；
2．通过实验，初步了解“JYT型组合机构实验台”及光电脉冲编码器、同步脉冲发生器（或称角度传感器）的基本原理，并掌握它们的使用方法；
3．通过比较理论运动曲线与实测运动曲线的差异，并分析其原因，增加对运动速度特别是加速度的感性认识；
4．比较曲柄滑块机构与曲柄导杆机构的性能差异；
5．检测凸轮直动从动杆的运动规律；
6．比较不同凸轮廓线或接触副，对凸轮直动从动杆运动规律的影响。
四、数据采集内容
1、采集凸轮机构滑块运动规律曲线
2、采集角度曲线规律
3、采集滑块往复运动规律曲线
4、转数调节
5、可以采集的曲线打印等
（注：电脑由需方自配，或以市场价供应）
