一、实验实训整车

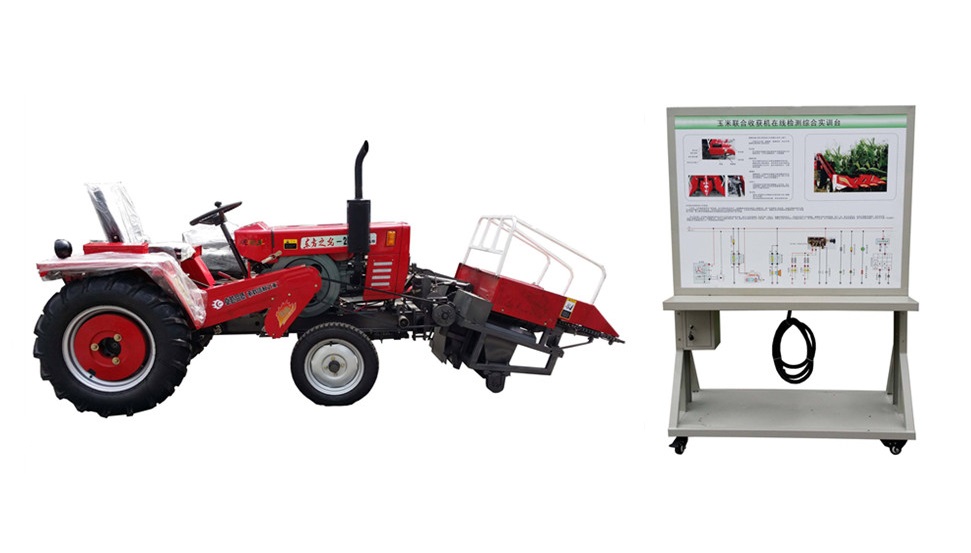

本实训全新4YB-2背负式玉米收割机整车以原车为基础、配合教学实训排故示教板，了解设置整个整车故障排除。了解整车结构原理以及构造组成。整车无损坏,各系统功能正常。
主机指标：
全新4YB-2背负式玉米收割机 /两行青储玉米联合收获机（动力：18马力）。
|
项目 |
性能参数 |
项目 |
性能参数 |
|
机器型号 |
4YB-2 |
籽粒损失 |
≤2% |
|
机器型式 |
悬挂式玉米收割机 |
籽粒破碎率 |
≤1% |
|
配套动力 |
18马力 |
切碎长度合格率 |
≥90% |
|
收获行数 |
2行 |
茎杆粉碎还田型式 |
旋切式 |
|
作业幅度 |
行距50-80厘米 |
穗箱容积 |
0.96立方米 |
|
作业效率 |
3-5亩/小时 |
整机重量 |
600公斤 |
|
果穗损失率 |
≤3%收获机 |
外形尺寸(长x宽x高) |
45001300x2650（mm） |
二、整车电控系统实训台（1套）
1、整车电控系统实训台功能：
（1）整车电控系统实训台用于整车电控系统的教学与实训，包含整车电控系统部分：发动机电控系统、灯光与车身电器系统；
（2）测量面板：面板上的电路图完全根据原厂电路图设计，安装4mm测点，可进行电控系统信号测量与分析；
（3）故障设置系统：可以进行多种类型故障设置与故障模拟，包括断路、短路、间歇性故障、信号不准等；
（4）各系统正常运行，保留完整的动力传动系统及控制系统。
（5）检测操作台通过航空插头和连接电缆与整车连接，保持原车所有功能。可拆除检测操作台，整车可正常行驶。
（6）可移动“检测操作台”，可分别进行各控制系统的检测实训。
（7）检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有永不褪色的彩色电路图；学员可直观对照电路图和原车系统实物，认知和分析各控制系统的工作原理。
（8）检测操作台面板上安装有检测端子，可直接在面板上进行原车电器电控系统的检测实训。
（9）可实现整车保养与维护操作。
（10）可实现整车拆装和真车工况演示。
（11）检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
三、设备配置
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
背负式玉米收割机 |
4YB-2 |
台 |
1 |
|
2 |
整车电控系统实训台 |
包含测量面板，故障设置系统，信号模拟系统 |
台 |
1 |
|
3 |
专用全套线缆 |
能实现实训台与整车电控电器系统对接 |
套 |
1 |
|
4 |
教学板台架 |
1240*650*1700mm |
台 |
1 |
|
5 |
说明书 |
|
套 |
1 |
