一、功能特点

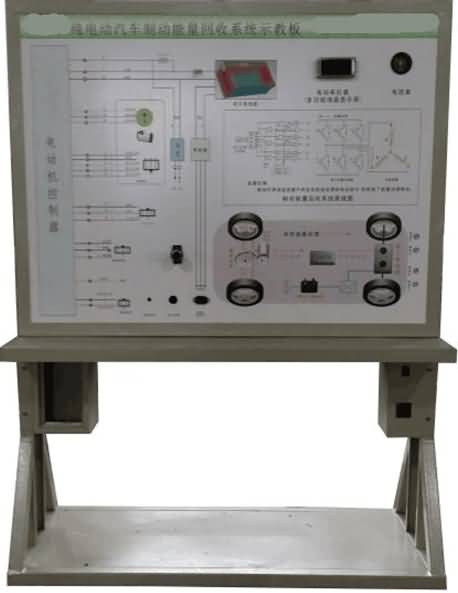

1.该设备完整展示了纯电动汽车制动能量回收系统的基本原理，可动态模拟纯电动汽车制动能量回收系统在不同工况下的运行状态。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照纯电动汽车制动能量回收系统结构原理图和实物，认识和分析纯电动汽车制动能量回收系统的工作原理。
3.示教板面板上安装有点火开关、工况开关、油门踏板、挡位开关、制动开关、电机控制器、直流控制器等，并辅以发光二极管进行系统流向的动态指示。
▲面板安装电动车仪表与电流表，真实同步显示电流等数据。
4. 示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有30cm左右的桌面，方便放置资料、轻型检测仪器等
5.示教板工作可采用普通220V交流电源，经内部电路变压整流转换成直流电源，无需蓄电池，减少充电的麻烦，直流电源有防短路功能。
二、技术参数
1.外接电源：交流220V±10% 50Hz
2.工作电压：直流12V
3.工作温度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(长×宽×高)
