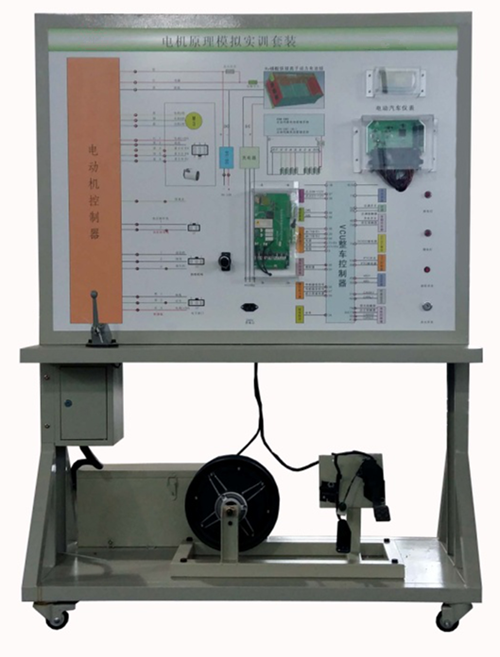

SG-XJD26车用电机及控制技术制作套件教学系统



一、车用电机及控制技术制作套件教学系统简介
该设备采用全新纯电动车电机驱动系统实物为基础,由师生自由搭接实训平台。
适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。

二、车用电机及控制技术制作套件教学系统功能特点
1.搭接好后,真实可运行的纯电动电机驱动系统,充分展示纯电动电机驱动系统的组成结构与工作过程。
2.接通电源,操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
3.设备面板采用开放式设计,真实器件可自由搭接。
4.纯电动车电机驱动系统真实器件采用挂件安装,附彩色接线原理图。
5. 面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

三、车用电机及控制技术制作套件教学系统技术规格
外形尺寸(约):1400×650×1600mm(长×宽×高)
动力电源:原车 48V
工作电压:原车
工作温度:-40℃~+50℃
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm

四、基本配置(每台)

序号 名       称 规格型号 单位 数量
1 挂件 装有各种接线与检测端子以及彩色电路图 1
2 电机驱动系统 48V1KW 1
3 电机控制器 48V1KW 1
4 动力电池组与管理系统   1
5 挂档座   1
6 充电座   1
7 充电枪   1
8 充电器   1
9 插接导线   1
10 点火开关   1
11 组合仪表   1
12 电子油门踏板   1
13 刹车开关   1
14 教师手册 配套 1
15 合格证与保修卡 配套 1
